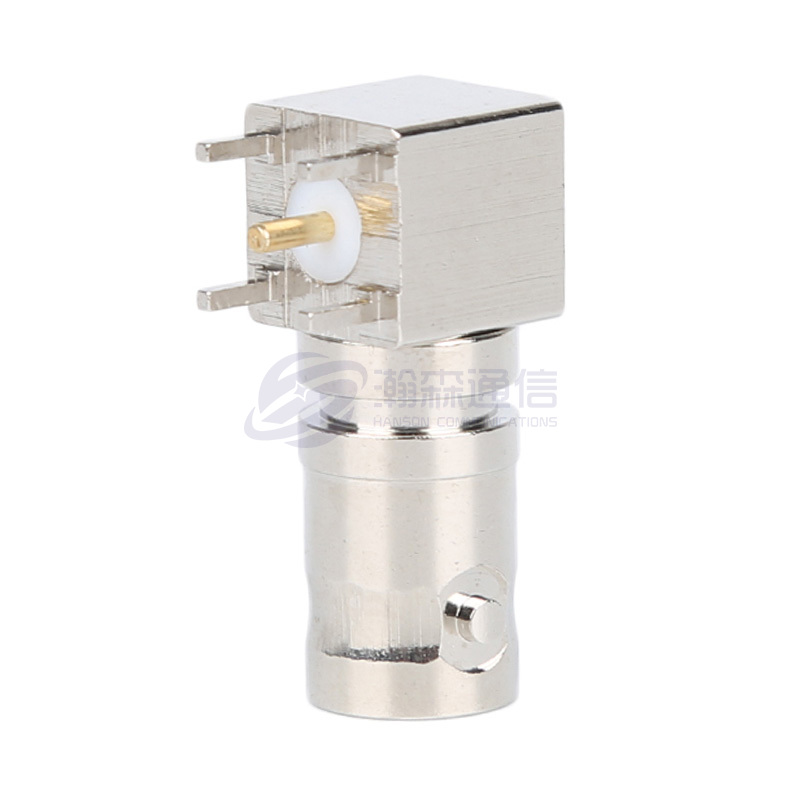

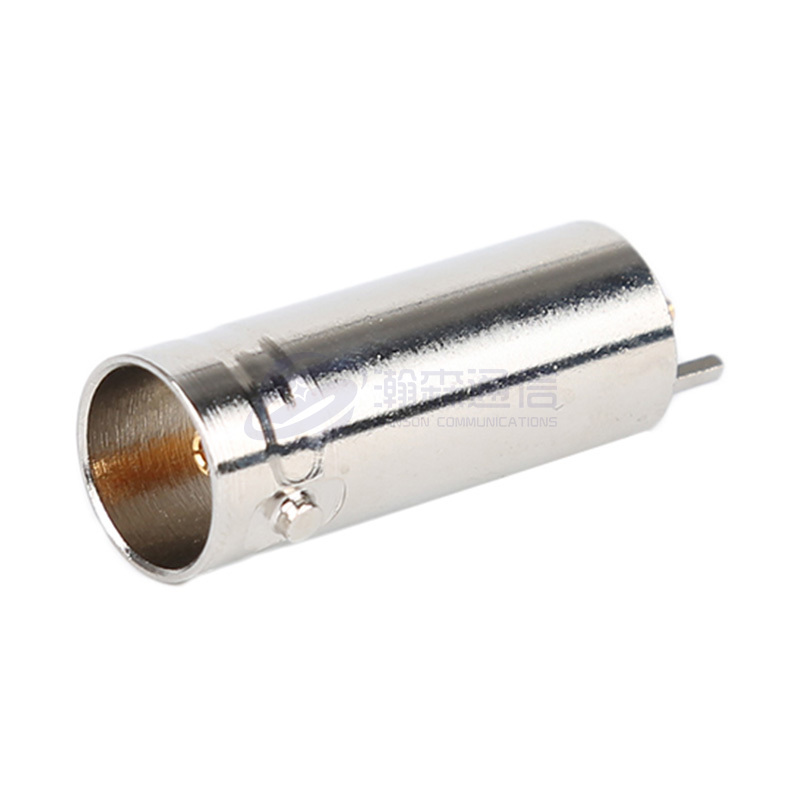

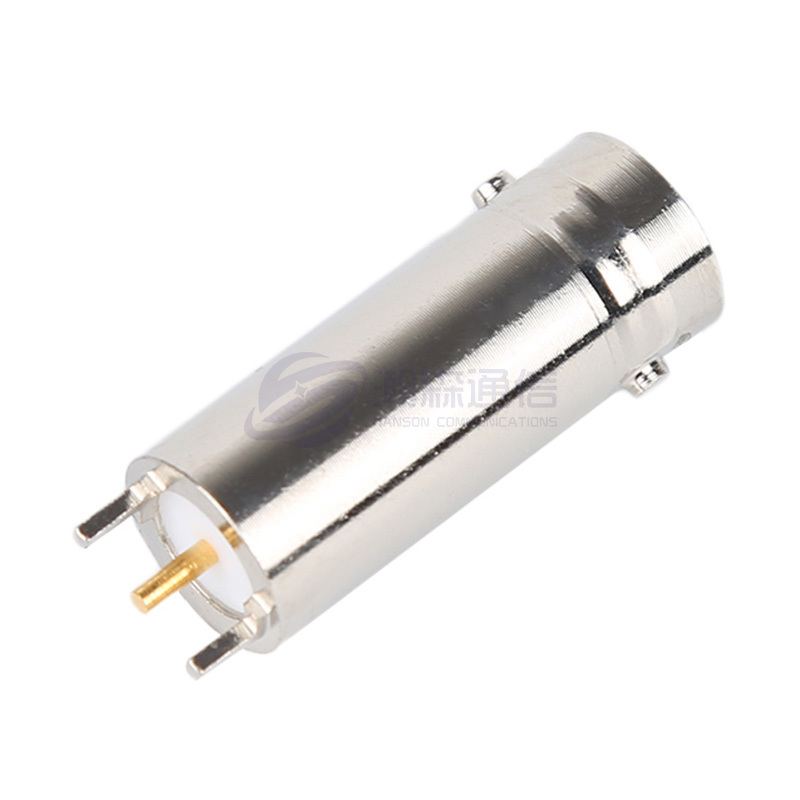

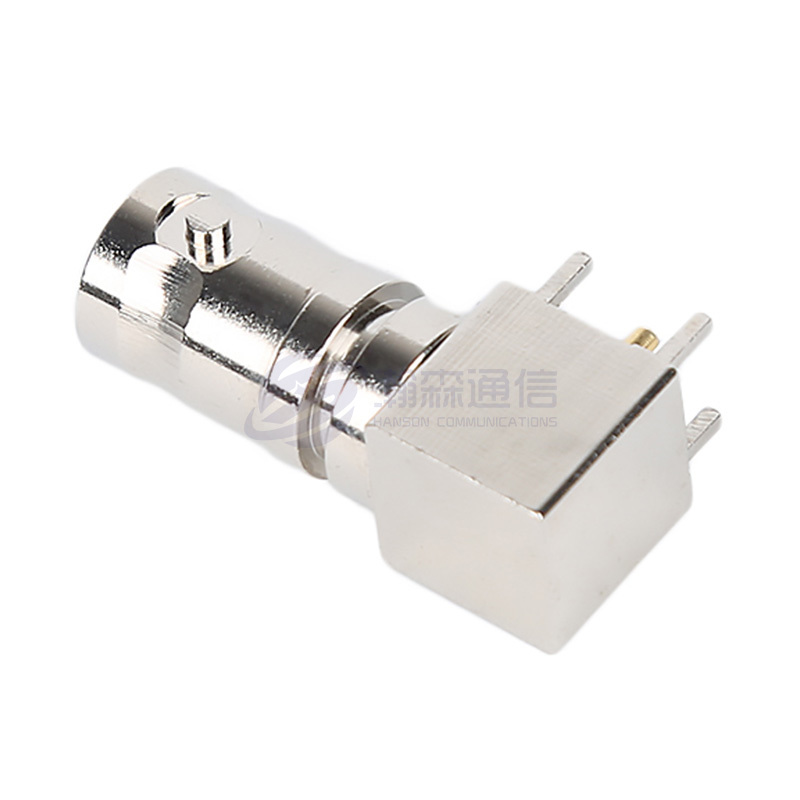

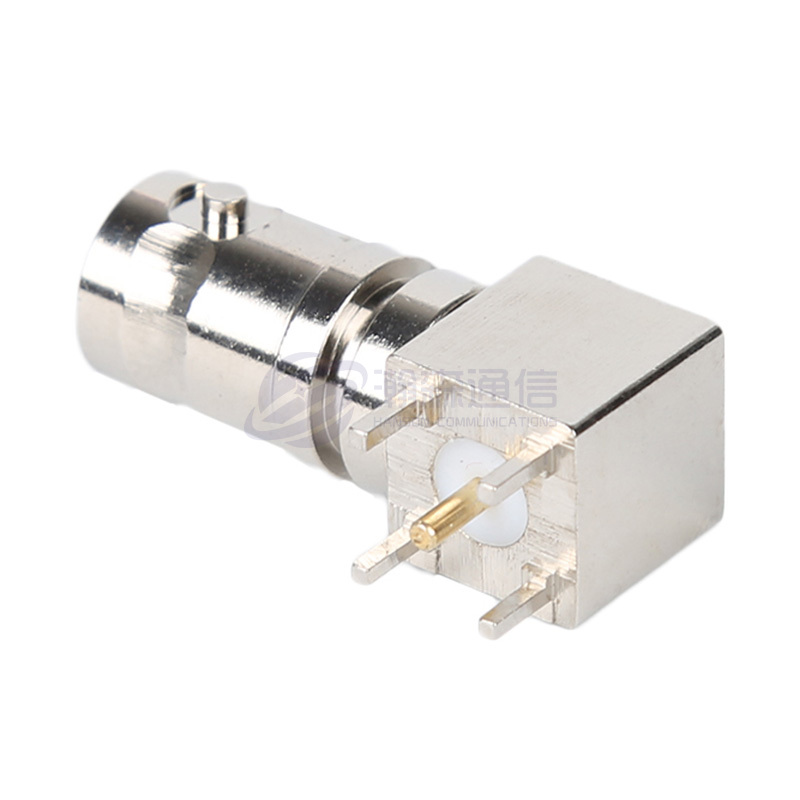

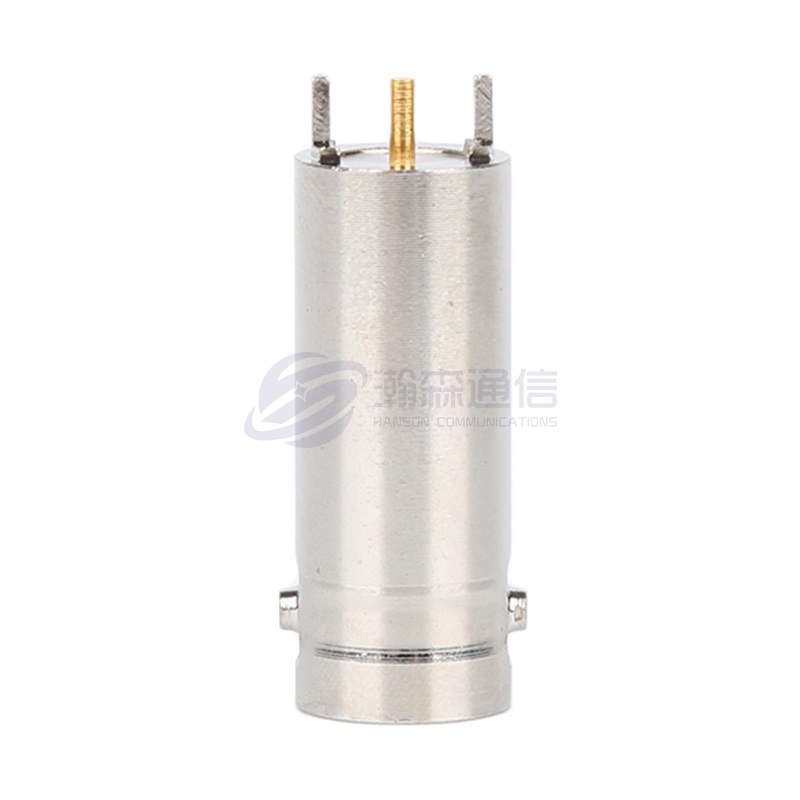

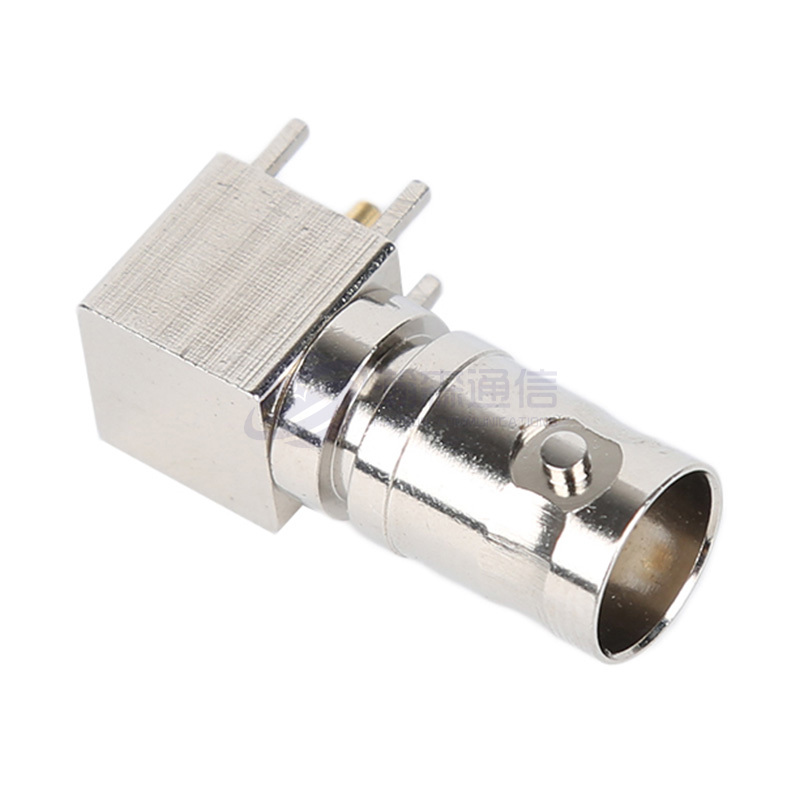

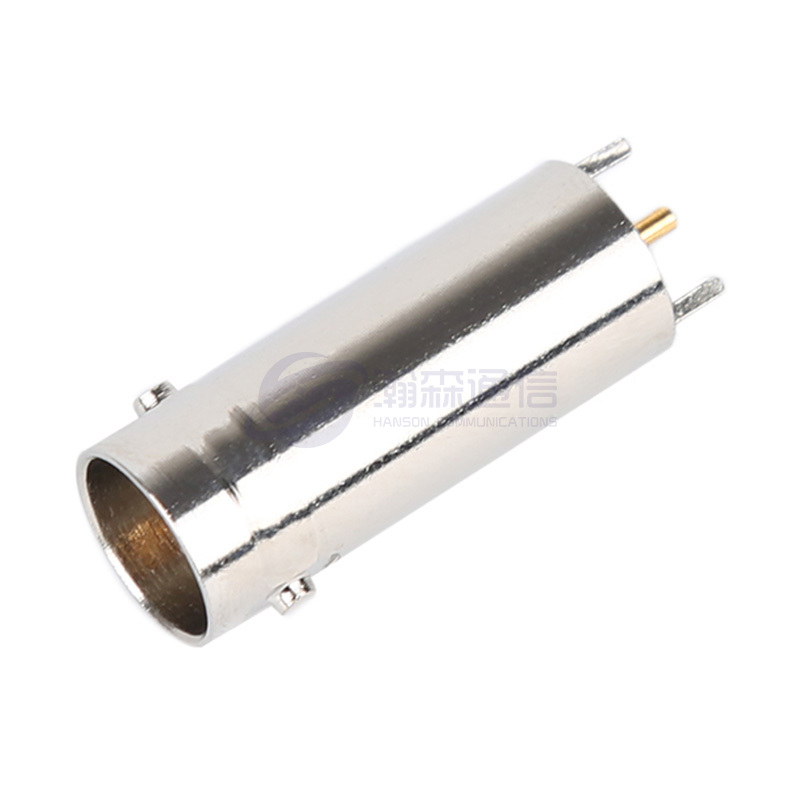

El conector coaxial RF de la serie BNC es un conector coaxial RF de tipo bayoneta desarrollado de acuerdo con el estándar militar estadounidense MIL-C-39012. Tiene las características de conexión rápida y contacto confiable, y es uno de los conectores más utilizados y utilizados en el mundo. La impedancia característica del conector coaxial RF de la serie BNC se divide en 50 Ω y 75 Ω, y los tamaños de los dos conectores de impedancia diferentes coinciden.
Especificaciones técnicas principales:
◆ Impedancia característica: 50Ω/75Ω
◆ Rango de frecuencia: DC-4GHz(50Ω)/DC-1GHz(75Ω)
◆ Resistencia de aislamiento: ≥5000MΩ
◆ Tensión de resistencia dieléctrica: 1500 V (rms)
◆ Relación de onda estacionaria de voltaje (VSWR): ≤1,25
◆ Ciclos de apareamiento: 500 veces

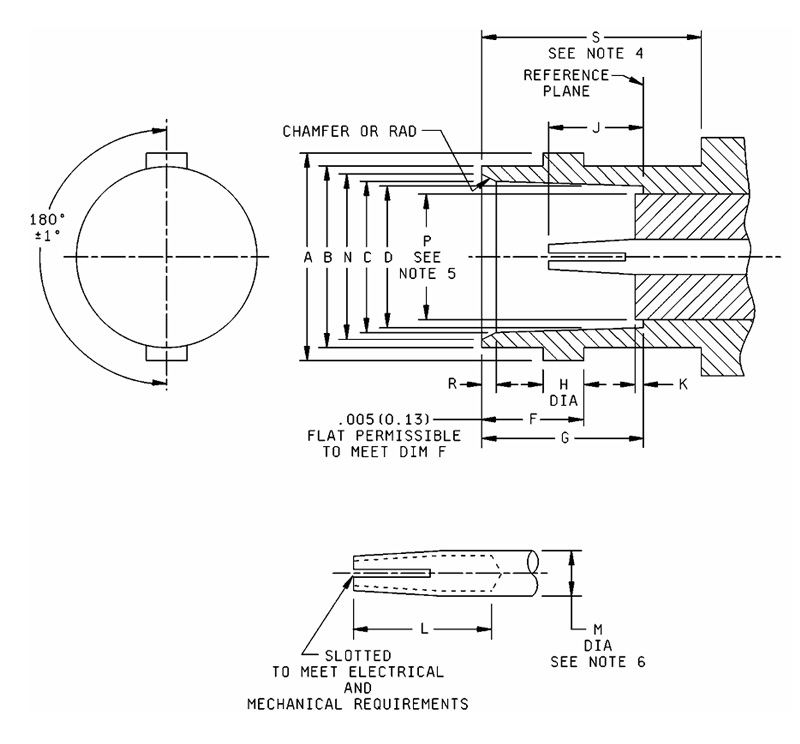

| Oscuro litros | MEtROmiTROilímetros (pulgadas) | |
| Mínimo | Máximo | |
| A | .432 (10.97) | .436 (11.07) |
| B | .378 (9.60) | .382 (9.70) |
| do | .327 (8.31) | .333 (8.46) |
| D | .319 (8.10) | .321 (8.15) |
| F | .204 (5.18) | .208 (5.28) |
| GRAMORAMO | .327(8.31) | .335 (8.51) |
| h | .075 (1.91) | 081(2.06) |
| 」 | .186(4.72) | .206 (5.23) |
| k | ------- | 0,006(0,15) |
| l | .195 (4.95) | ------- |
| M | .081 (2.06) | 087 (2.21) |
| norte | .346(8.79) | .356 (9.04) |
| PAGAG | ------- | .256 (6.50) |
| R | 0,015 (0,38) | 0,030 (0,76) |
| S | .414 (10.52) | ------- |
norteotas:
1. las dimensiones están en pulgadas. Los equivalentes métricos están entre paréntesis.
2. Los equivalentes métricos se dan sólo para información general.
3. Esta interfaz deberá cumplir con los requisitos de calibre según lo especificado en el dibujo o especificación DSCC.
4. Espacio libre para la tuerca de acoplamiento del conector correspondiente.
5. La dimensión "P" se aplica a esa porción (si corresponde) de dieléctrico que se extiende más allá de los planos de referencia por la dimensión k.
6. "M" se aplica sólo a la longitud "L".

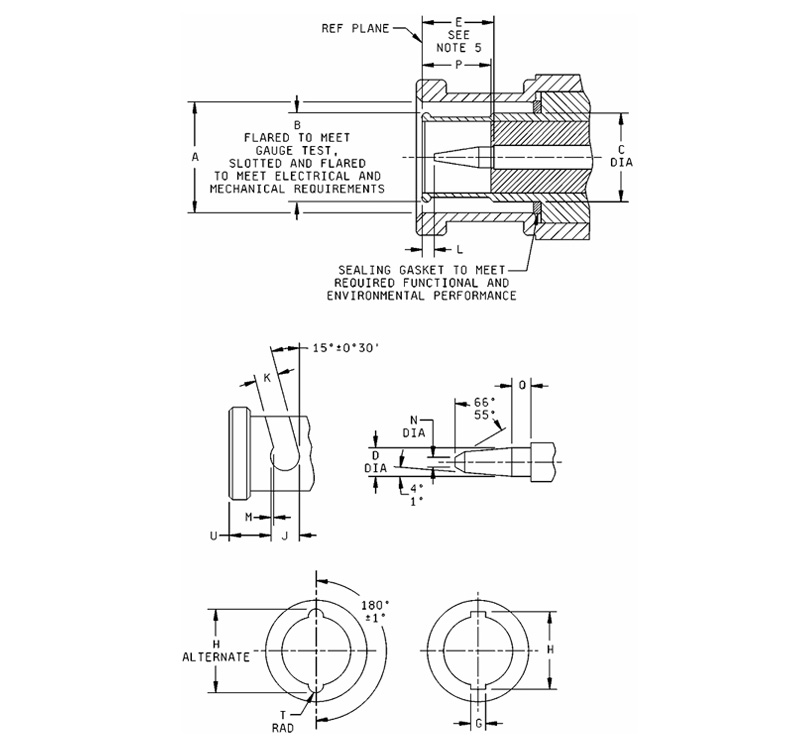

| Oscuro litros | MEtROmiTROilímetros (pulgadas) | |
| Mínimo | Máximo | |
| A | 385 (9,78) | .390 (9.91) |
| B | GRAMORAMOauge test | |
| D | .052 (1.32) | .054 (1.37) |
| E | .210 (5.33) | .230 (5.84) |
| GRAMORAMO | .091(2.31) | .097 (2.46) |
| h | .463 (11.76) | .473 (12.01) |
| h alternate | .394 (10.01) | .400 (10.16) |
| j | .124(3.15) | ------- |
| k | .091(2.31) | .097 (2.46) |
| l | 0,003 (0,08) | ------- |
| M | 0,018 (0,46) | 0,022 (0,56) |
| norte | ------- | 0,025 (0,64) |
| PAGAG | .208 (5.28) | ------- |
| q | .078 (1.98) | ------- |
| T | .045 (1.14) | .049 (1.24) |
| Ud. | .180(4.57) | .184 (4.67) |
norteotas:
1. las dimensiones están en pulgadas. Los equivalentes métricos están entre paréntesis.
2. Los equivalentes métricos se dan sólo para información general.
3. En la condición acoplada, la fuerza longitudinal del resorte del mecanismo de acoplamiento excederá la presión ejercida por la junta de sellado en una cantidad necesaria para asegurar el empalme de los contactos externos en el plano de referencia.
4. Esta interfaz deberá cumplir con los requisitos de calibre especificados.

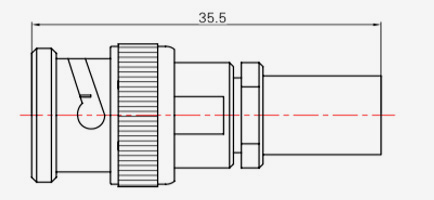

| Modelo | Tipo de cable |
| BNC-JB3 | SFT-50-3、670-141 |
| Modelo | Tipo de cable |
| BNC-KB3 | SFT-50-3,670-141 |

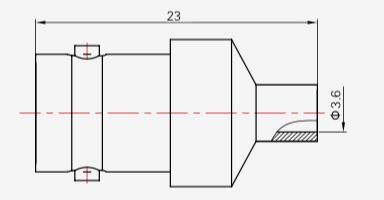

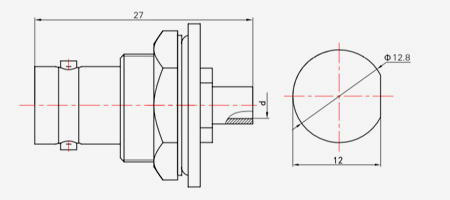

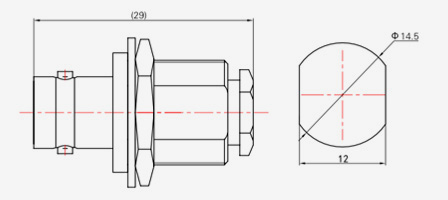

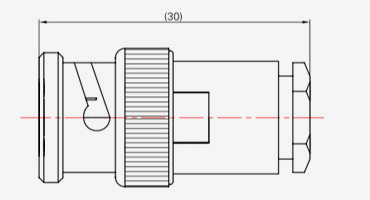

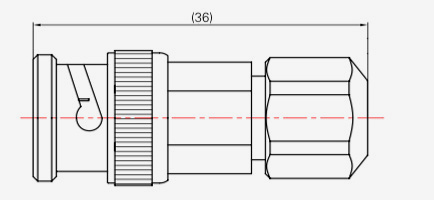

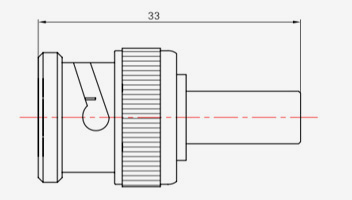

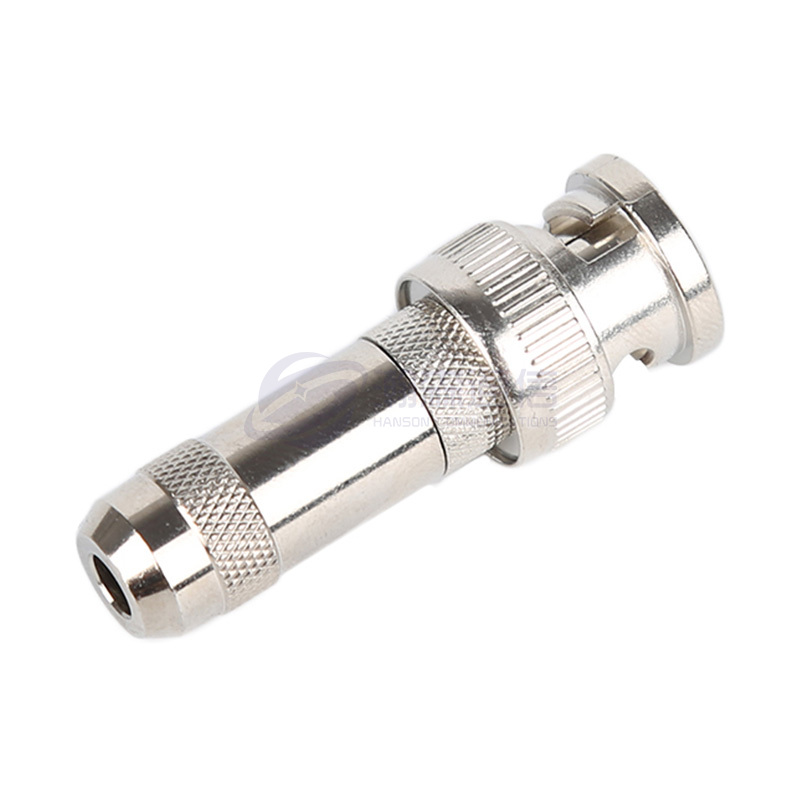

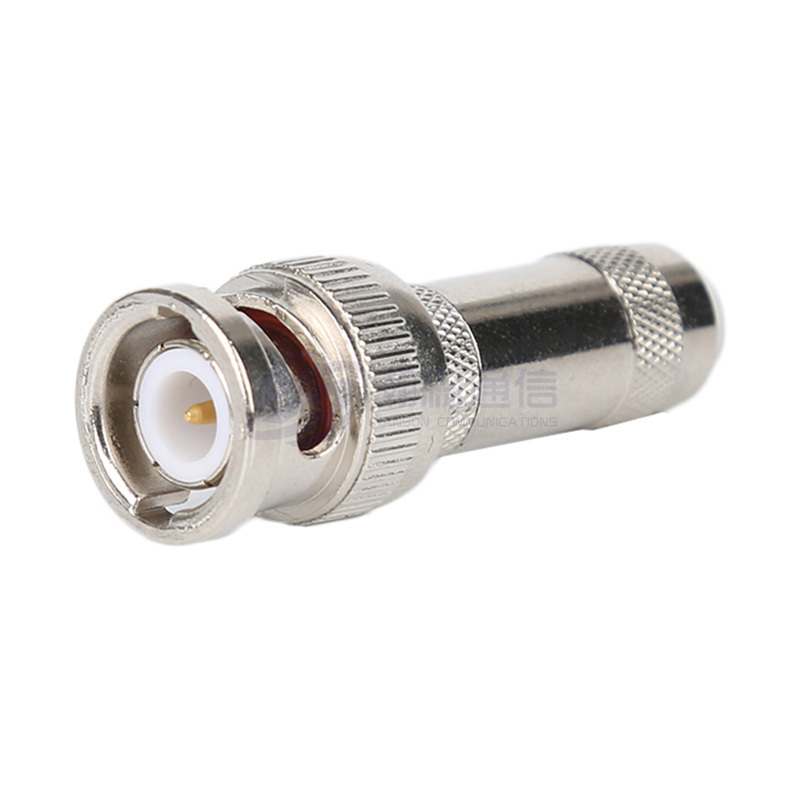

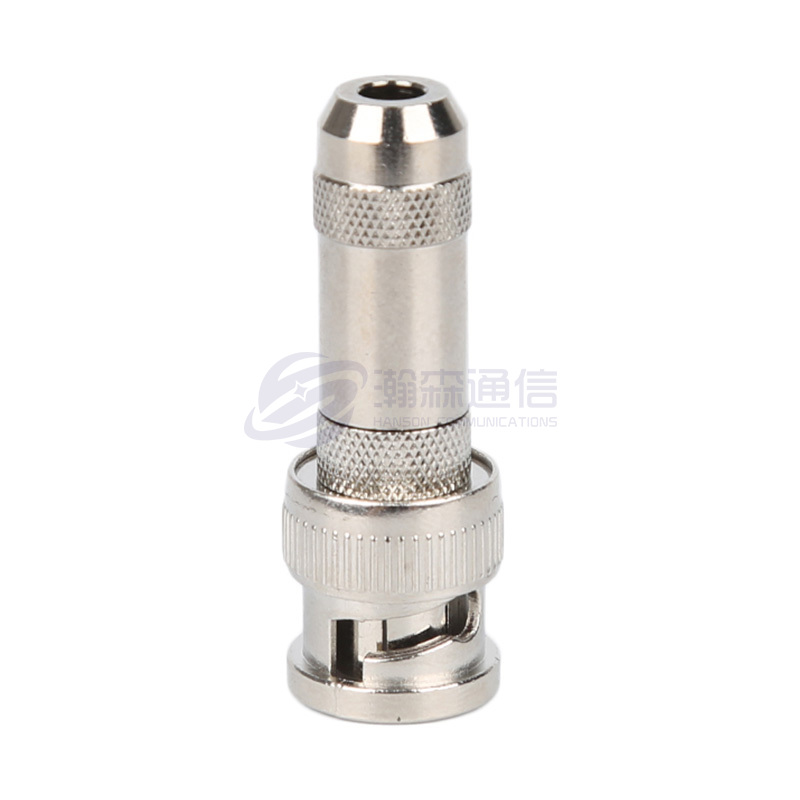

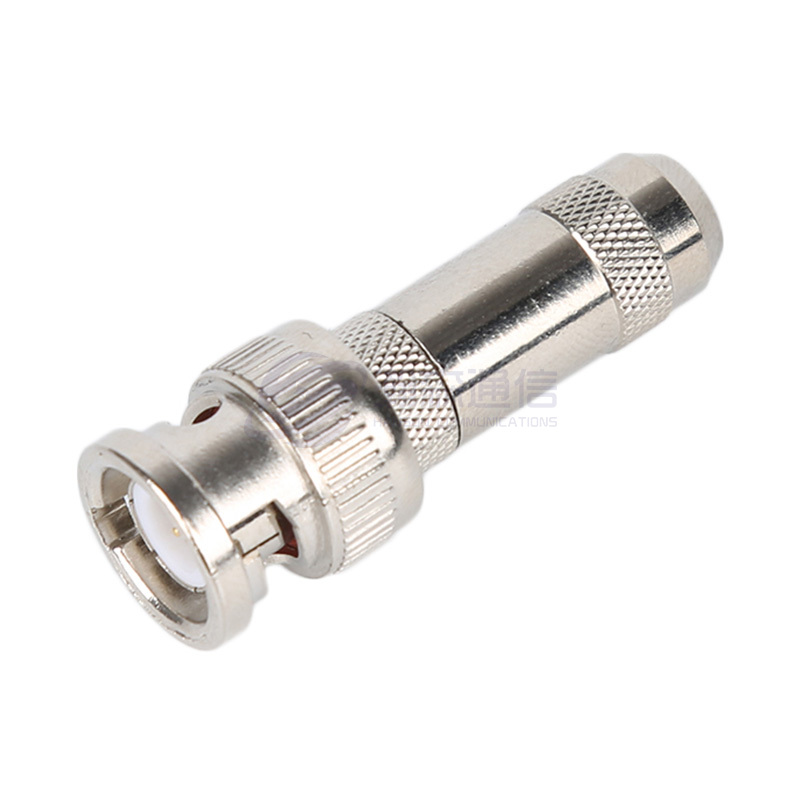

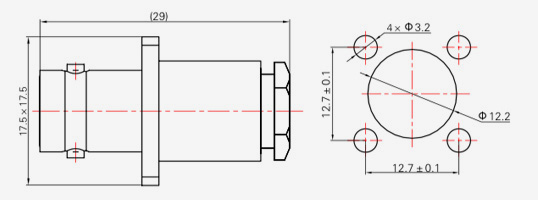

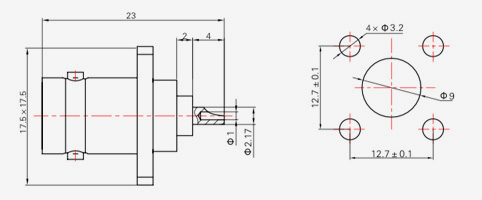

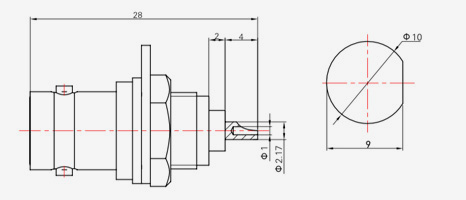

| Modelo | Tipo de cable | d |
| BNC-KYB2 | SFT-50-2,670-086 | Φ2.2 |
| BNC-KYB3 | SFT-50-2,670-141 | Φ3.6 |
| Modelo | Tipo de cable |
| BNC-J3 | SYV-50-2-1,RG316 |
| BNC-J4 | SYV-50-2-2 |
| BNC-J5,(K)5 | SYV-50-3,SFCJ-50-3-51,RG142 |
| BNC-J7 | SYV-50-5-1, SFCJ-50-5-51 |
| BNC-J10 | SYV-50-7-1,SYV-50-7-2,SFCJ-50-7-51 |
| Modelo | Tipo de cable |
| BNC-J3Y | SYV-50-2-1 |
| BNC-J5Y | SYV-50-3 |
| Modelo | Tipo de cable |
| BNC-J12 | SYV-75-3 |
| Modelo | Tipo de cable |
| BNC-75J13Y | SYV-75-5 |
| Modelo | Tipo de cable |
| BNC-JW3Y | SYV-50-2-1,RG316 |
| Modelo | Tipo de cable |
| BNC-KF3 | SYV-50-2-1,RG316 |
| BNC-KF4 | SYV-50-2-2 |
| BNC-KF5 | SYV-50-3,SFCJ-50-3-51,RG142 |
| Modelo | Tipo de cable |
| BNC-KY3 | SYV-50-2-1,RG316 |
| BNC-KY4 | SYV-50-2-2 |
| BNC-KY5 | SYV-50-3,SFCJ-50-3-51,RG142 |
