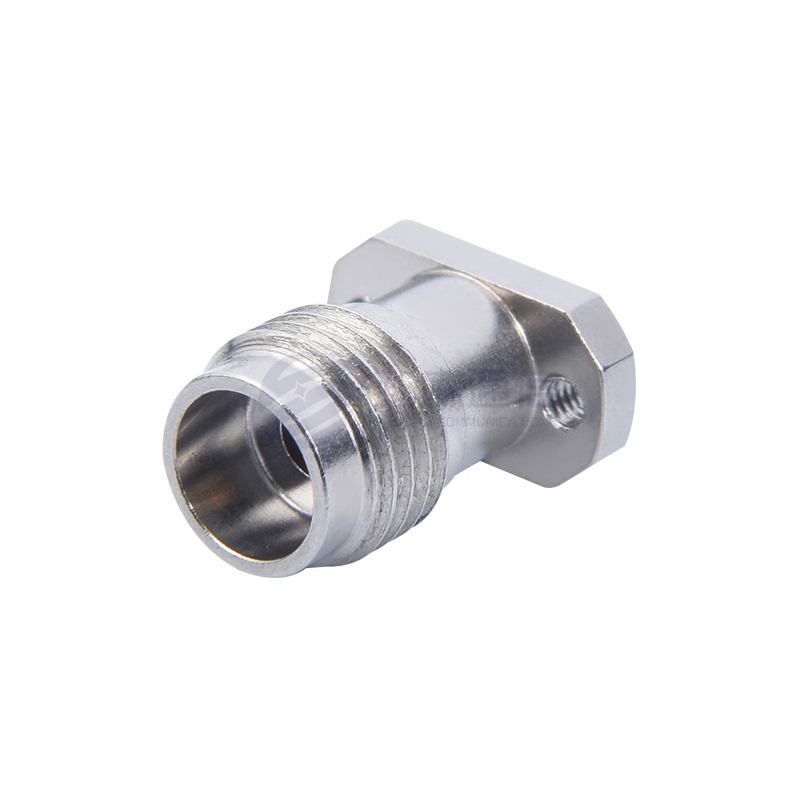

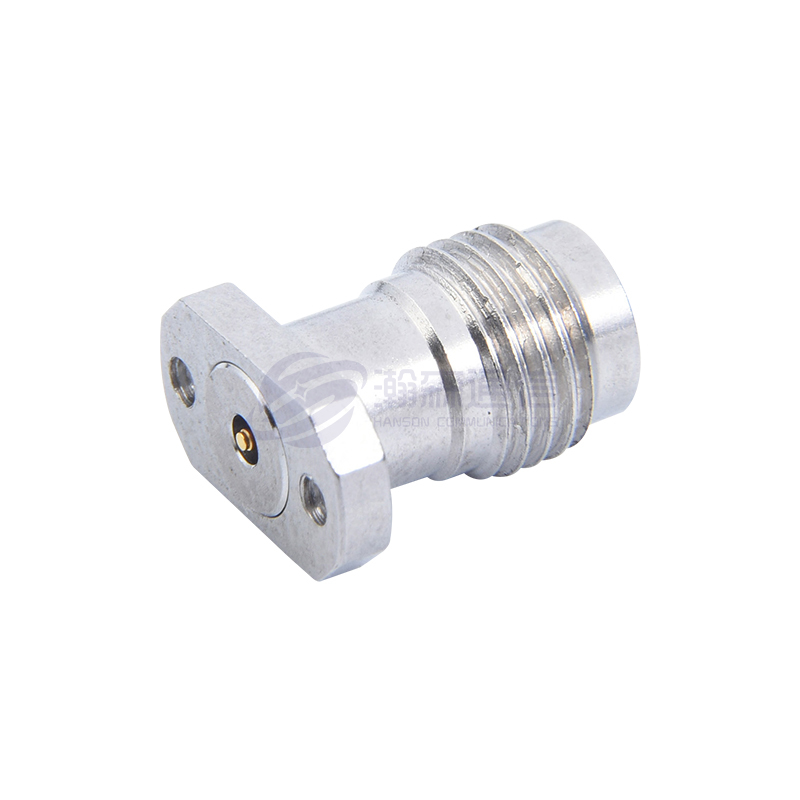

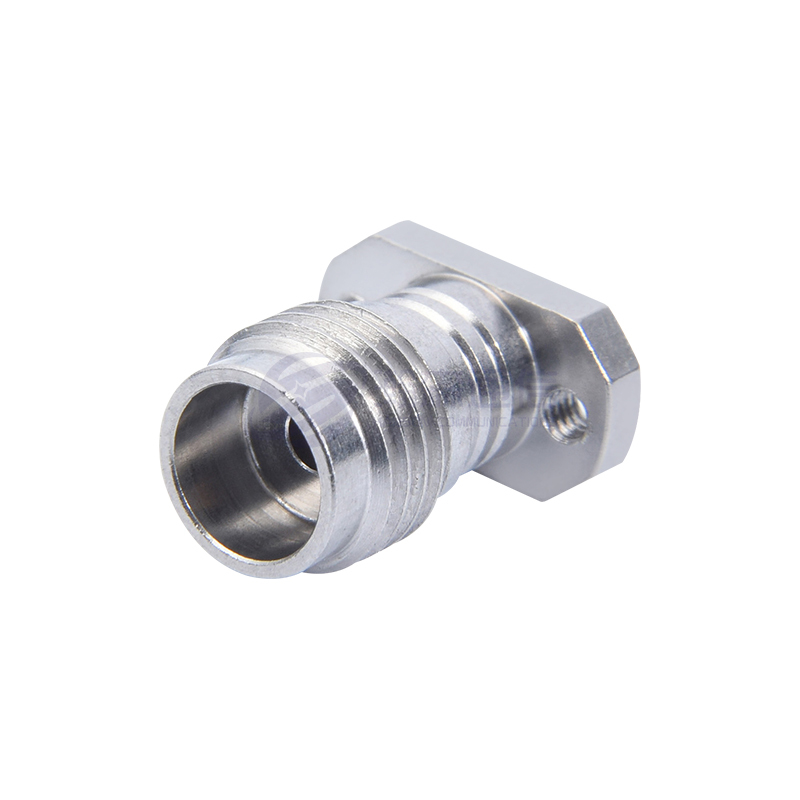

Conector coaxial RF de 2,4 mm

Descripción:

El conector de la serie de 2,4 mm es un conector RF de alta frecuencia diseñado para aplicaciones de alta frecuencia y alta precisión, especialmente para ocasiones de transmisión de señales que requieren un rango de frecuencia de transmisión de 40 GHz o incluso superior. Es una opción ideal para proporcionar conexiones de señal de alto rendimiento en la banda de frecuencia de microondas, comunicación de alta velocidad y campos de prueba y medición de precisión.

Parámetro:

Especificaciones técnicas principales:
◆ Impedancia característica: 50Ω
◆ Rango de frecuencia: CC-50 GHz
◆ Resistencia de aislamiento: ≥5000MΩ
◆ Tensión de resistencia dieléctrica: 500 V (rms)
◆ Relación de onda estacionaria de voltaje (VSWR): ≤1,35
◆ Ciclos de apareamiento: 500 veces

Consultar

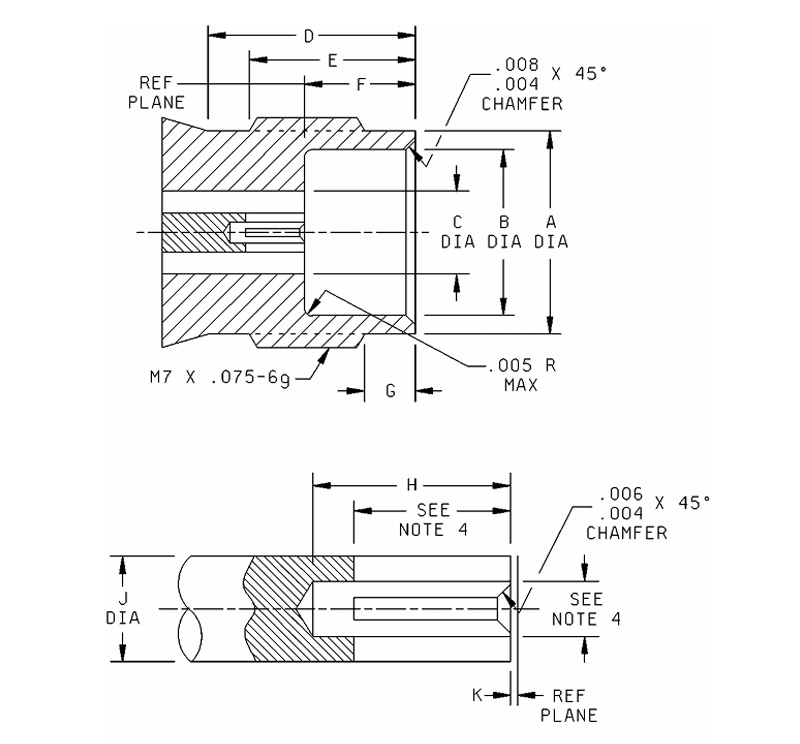

doarta Milímetros (pulgadas)
Mínimo Máximo
A 4,725 (.186) 4,75(.187)
B 2,393(.094) 2.408(095)
do 1,85 (.073) 2,45 (.096)
mi 4,75（.187) 4,85(.191)
F 1,035（.0407) 1,05 (.0413)
GRAMORAMO 1,34 (.053) 1,45 (.057)
h 0,498(.0196) 0,523 (.0206)
j ---------- 0,25(0,010)
k 0,00 (0,000) 0,08 (0,003)

Notas:
1. La longitud de la rosca es desde el extremo de la tuerca de acoplamiento, 4,37 mm (0,172 pulgadas) como mínimo, 0,63 mm (0,025 pulgadas) ±0,25 mm (0,010 pulgadas).
2. Con la tuerca de acoplamiento desviada hacia adelante.
3. Las dimensiones están en milímetros.
4. Los equivalentes en pulgadas-libras se dan sólo a título informativo.
5. Avellanado de 7 mm (0,276 pulgadas) como mínimo.

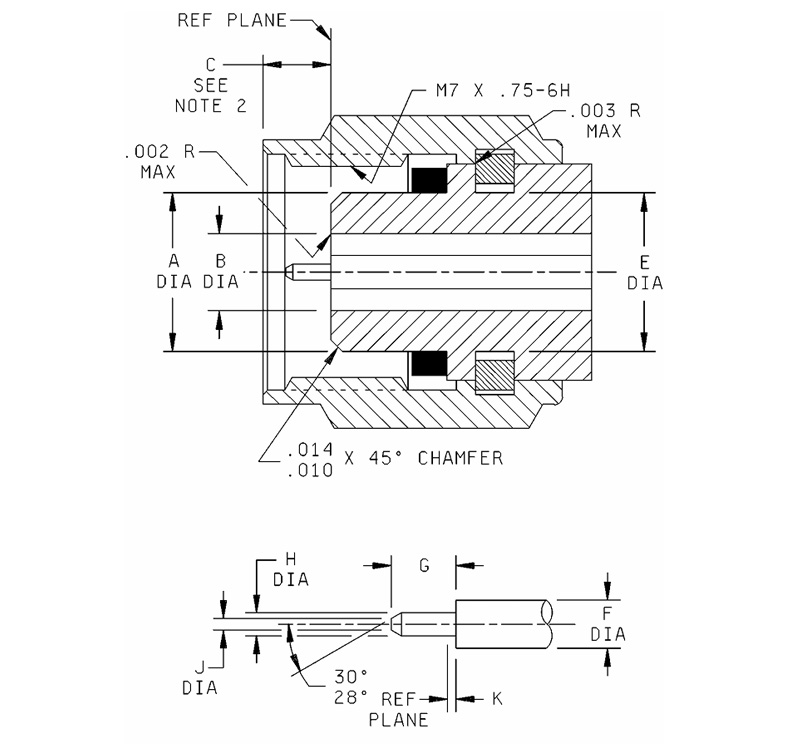

doarta Milímetros (pulgadas)
Mínimo Máximo
A 4,725(.186) 4,75 (187)
B 2.393 (.094) 2.408 (.095)
do 1,85 (.073) 2,45 (.096)
mi 4,75（.187) 4,85 (.191)
F 1,035（.0407) 1,05 (.0413)
GRAMORAMO 1,34 (.053) 1,45 (.057)
h 0,498 (.0196) 0,523(.0206)
j -------- 0,25 (0,010)
k 0,00(0,000) 0,08 (0,003)

Notas:
1. La longitud de la rosca es desde el extremo de la tuerca de acoplamiento, 4,37 mm (0,172 pulgadas) como mínimo, 0,63 mm (0,025 pulgadas) ±0,25 mm (0,010 pulgadas).
2. Con la tuerca de acoplamiento desviada hacia adelante.
3. Las dimensiones están en milímetros.
4. Los equivalentes en pulgadas-libras se dan sólo a título informativo.
5. Avellanado de 7 mm (0,276 pulgadas) como mínimo.

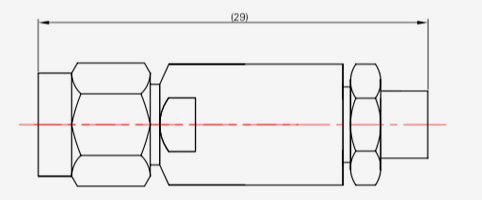

2,4 mm SERIE
  • 2.4-JB2
    2.4-JB2
    Modelo Tipo de cable
    2.4-JB2 SFT-50-2,670-086
  • 2.4-J125
    2.4-J125
    Modelo Tipo de cable
    2.4-J125 125
  • 2.4-J230
    2.4-J230
    Modelo Tipo de cable
    2.4-J230 MILFLEX230
