Fabricante de Equipos Originales Aislador de vidrio RF Proveedor

Ningbo Hanson Comunicación Tecnología Co., Ltd. Hogar / Productos / Serie herméticamente sellada / Aislador de vidrio RF

Aislador de vidrio RF

Descripción:

Los aisladores de vidrio utilizan una estructura de sinterización de vidrio con buen rendimiento de sellado. Se pueden usar con conectores de onda milimétrica como SMA y 2.92, y también se pueden usar directamente entre placas PCB, plantillas y plantillas y componentes. Utiliza vidrio (la constante dieléctrica es de aproximadamente 4,0) como material medio aislante y los conductores internos y externos están hechos de material de aleación Kovar. Después de la sinterización a alta temperatura, la superficie se niquela con oro. Los aisladores de vidrio tienen las ventajas de tamaño pequeño, peso ligero, estanqueidad y alta confiabilidad. Se utilizan principalmente en ocasiones con requisitos de sellado o requisitos de volumen y peso del producto. Son adecuados para instalaciones intensivas. El conductor interno se puede conectar de diversas formas, como por enchufe, montaje en superficie, soldadura y unión con alambre dorado.

Consultar

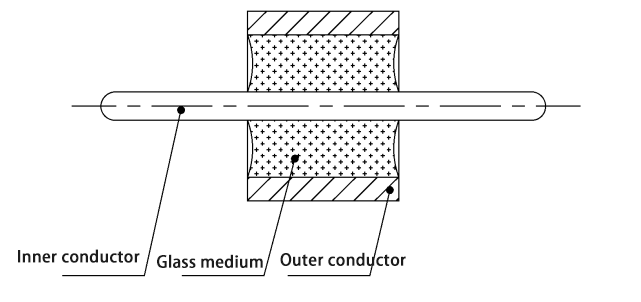

Estructura básica:
El aislante de vidrio generalmente consta de tres partes: conductor externo, medio de vidrio y conductor interno, y su estructura básica se muestra en la siguiente figura.

Especificaciones técnicas y pruebas de fiabilidad:

Características eléctricas
Impedancia característica 50Ω u otro Rango de frecuencia CC ~ 65 GHz
Tensión de resistencia dieléctrica ≥500V Resistencia de aislamiento ≥5000MΩ
Resistencia de contacto Conductor interno≤3m Ω Voltaje VSWR (50Ω) ≤ 1,05 0,008f (f: GHz)
Conductor exterior ≤2m Ω Pérdida de inserción de RF (50Ω) ≤0,05 √ f (f: GHz)
Propiedades materiales y mecánicas y medioambientales.
conductor exterior Aleaciones delegables Tasa de fuga de aire ≤ 1,01*10 -9 pam 3 /S
conductor interior Aleaciones degradables Temperatura de funcionamiento -65 ℃ ~ 165 ℃
Medio de aislamiento Vaso

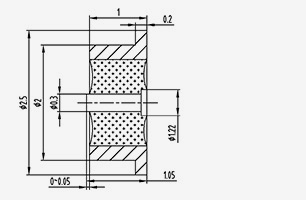

Dimensiones de instalación recomendadas para aisladores de vidrio.

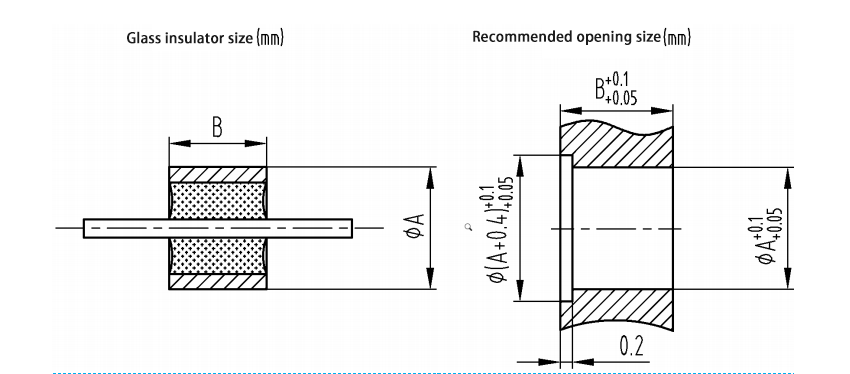

Las dimensiones de apertura de instalación recomendadas para aisladores de vidrio de un solo núcleo se muestran a continuación:

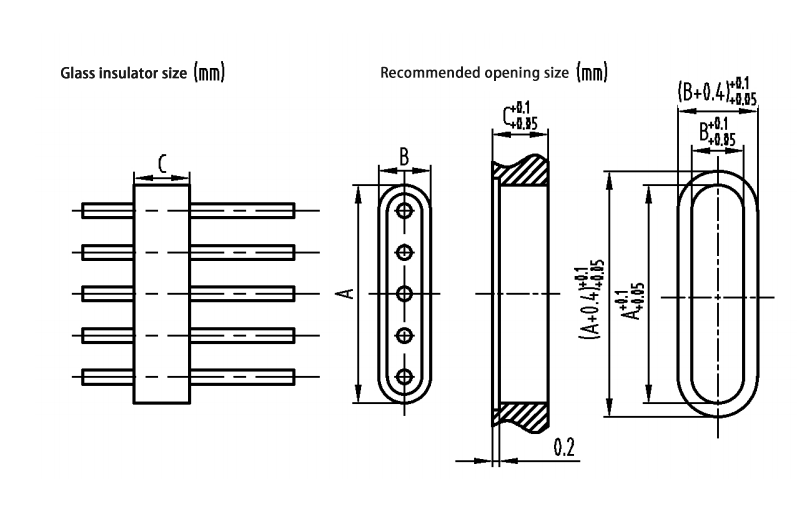

Las dimensiones de apertura de montaje recomendadas para aisladores de vidrio multipolares se muestran a continuación:

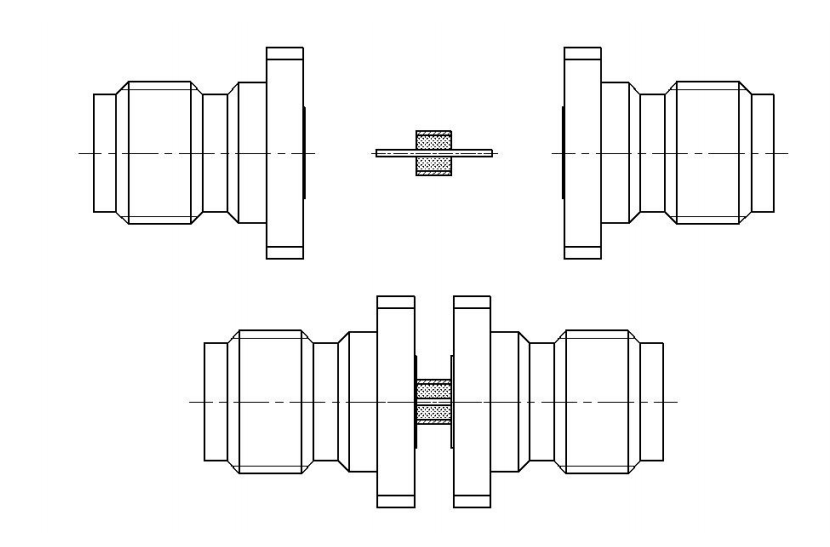

Pruebas de rendimiento eléctrico de aisladores de vidrio:
Aisladores de vidrio de impedancia característica de 50 ohmios con conectores de onda milimétrica estándar SMA, 2,92, 2,4, etc. acoplados en ambos extremos para pruebas de rendimiento eléctrico.

FR SERIE

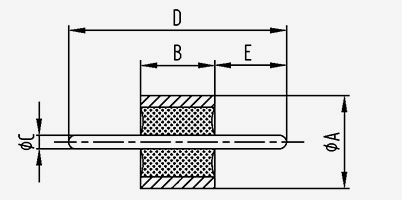

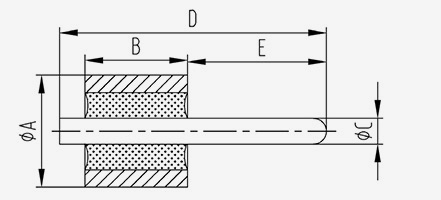

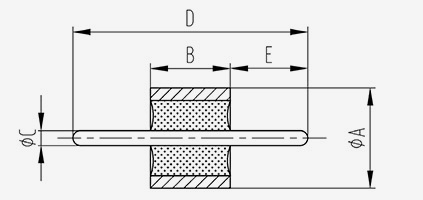

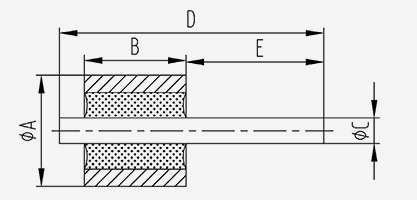

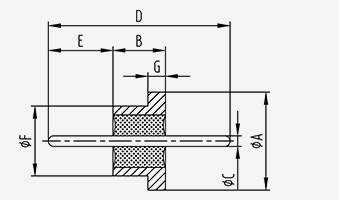

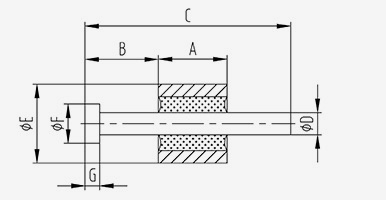

  • Cabeza redonda de núcleo único con impedancia característica de 50 Ω
    Cabeza redonda de núcleo único con impedancia característica de 50 Ω
    Modelo Tamaño (mm)
    A B do D mi
    HS1710-0.23(2.8-0.3) 1.73 1 0.23 2.8 0.3
    HS1710-0.23(6.2-2.7) 1.73 1 0.23 6.2 2.7
    HS1710A 1.73 1 0.23 3 1
    HS1714-0.23(2-0.3) 1.73 1.4 0.23 2 0.3
    V1714-0.23(2.69-0.5) 1.73 1.4 0.23 2.7 0.5
    V1714-0.23(3.9-1.7) 1.73 1.4 0.23 3.9 1.7
    V1714-0.23(4.5-1.7) 1.73 1.4 0.23 4.5 1.7
    HS1714-0.23(3-1.1) 1.73 1.4 0.23 3 1.1
    HSI714E 1.73 1.4 0.23 2.9 1
    HS1714F 1.73 1.4 0.23 2.79 0.9
    HS1715-0.23(3.2-0.8) 1.73 1.5 0.23 3.2 0.8
    HS1716A 1.73 1.65 0.23 3.4 1
    V1719-0.23(5.0-1.7) 1.73 1.9 0.23 5 1.7
    V1720-0.23(3.3-0.5) 1.73 2 0.23 3.3 0.5
    HS1720-0.23(3.7-1.2) 1.73 2 0.23 3.7 1.2
    V1720-0.23(4.0-1.0) 1.73 2 0.23 4 1
    HS1720-0.23(6-2) 1.73 2 0.23 6 2
    V1724-0.23(3.7-0.5) 1.73 2.4 0.23 3.7 0.5
    HS1724-0,23(4,5-1,7) 1.73 2.4 0.23 4.5 1.7
  • Cabeza redonda de núcleo único con impedancia característica de 50 Ω
    Cabeza redonda de núcleo único con impedancia característica de 50 Ω
    Modelo Tamaño (mm)
    A B do D mi
    V1727-0.23(4.0-0.5) 1.73 2.7 0.23 4 0.5
    HS1727A 1.73 2.7 0.23 4.7 1
    HS1728-0.23(4-0.5) 1.73 2.8 0.23 4 0.5
    HS1730-0.23(4.3-0.5) 1.73 3 0.23 4.3 0.5
    V1730-0.23(5.0-1.0) 1.73 3 0.23 5 1
    HS1734-0.23-01 1.73 3.4 0.23 5.2 1
    HS1744-0.23-01 1.73 4.4 0.23 6.2 1
    HS1749-0.23(8.9-2.0) 1.73 4.9 0.23 8.9 2
    HS1751A 1.73 5.1 0.23 5.9 0.4
    HS1756-0.23(6.6-0.5) 1.73 5.6 0.23 6.6 0.5
    HS1914-0.3(2.55-0.35) 1.9 1.4 0.3 2.55 0.35
    HS1914-0.3(3.2-1.1) 1.9 1.4 0.3 3.2 1.1
    HS1914C 1.9 1.4 0.3 3.6 0.7
    HS1914-0.3(4.4-2) 1.9 1.4 0.3 4.4 2
    HS1914-0.3(3.2-1.1) 1.9 1.4 0.3 3.2 1.1
    HS1914-0.3(3.8-1.2) 1.9 1.4 0.3 3.8 1.2
    HS1914-0.3(4.4-2) 1.9 1.4 0.3 4.4 2
    HS1916-0.3(4.7-0.8) 1.9 1.6 0.3 4.7 0.8
    HS1916B 1.9 1.6 0.3 4.9 0.8
  • Cabeza redonda de núcleo único con impedancia característica de 50 Ω
    Cabeza redonda de núcleo único con impedancia característica de 50 Ω
    Modelo Tamaño (mm)
    A B do D mi
    HS1917-0.3(3.45-1) 1.9 1.75 0.3 3.45 1
    HS1918-0.3(5.8-2) 1.9 1.8 0.3 5.8 2
    HS1918-0.3(7.8-4.2) 1.9 1.8 0.3 7.8 4.2
    HS1918-0.3(3.5-1) 1.95 1.8 0.3 3.5 1
    HS1934-0.3(4.6-0.4) 1.9 3.4 0.3 4.6 0.4
    SA2006-0.3(3.2-2) 2 0.6 0.3 3.2 2
    SA2008-0,3(1,32-0,26) 2 0.8 0.3 1.32 0.26
    SA2008F 2 0.8 0.3 1.7 0.45
    SA2008-0.3(1.8-0.3) 2 0.8 0.3 1.8 0.3
    SA2008-0.3(2.8-1.0) 2 0.8 0.3 2.8 1
    SA2008-0.3(3.0-1.5) 2 0.8 0.3 3 1.5
    SA2008-0.3(3.4-0.8) 2 0.8 0.3 3.4 0.8
    SA2008-0.3(3.6-1.2) 2 0.8 0.3 3.6 1.2
    SA2008-0.3(5.4-2.6) 2 0.8 0.3 5.4 2.6
    SA2008-0.3(6-2.6) 2 0.8 0.3 6 2.6
    SA2010-0.3(2.1-0.7) 2 1 0.3 2.1 0.7
    SA2010-0.3(2.5-1) 2 1 0.3 2.5 1
    SA2010-0.3(3.2-1.2) 2 1 0.3 3.2 1.2
    SA2011-0,3(2,1-0,5) 2 1.1 0.3 2.1 0.5
  • Cabeza redonda de núcleo único con impedancia característica de 50 Ω
    Cabeza redonda de núcleo único con impedancia característica de 50 Ω
    Modelo Tamaño (mm)
    A B do D mi
    SA2012A 2 1.2 0.3 3.5 1.2
    SA2012-0.3(6-1.8) 2 1.2 0.3 6 1.8
    SA2012-0,3(6,7-1,5) 2 1.2 0.3 6.7 1.5
    SA2013-0.3(2.3-0.5) 2 1.3 0.3 2.3 0.5
    SA2014-0,3(1,92-0,26) 2 1.4 0.3 1.92 0.26
    SA2014-0.3(2.12-0.36) 2 1.4 0.3 2.12 0.36
    SA2014-0.3(2.4-0.5) 2 1.4 0.3 2.4 0.5
    HS2014D 2 1.4 0.3 3.1 0.45
    SA2014-0.3(4.4-1.5) 2 1.4 0.3 4.4 1.5
    SA2014-0.3(4.4-1) 2 1.4 0.3 4.4 1
    SA2014-0.3(4.55-1.5) 2 1.4 0.3 4.55 1.5
    SA2014-0.3(4.65-1.5) 2 1.4 0.3 4.65 1.5
    SA2014-0.3(5.5-1.9) 2 1.4 0.3 5.5 1.9
    SA2014-0.3(5.7-1.8) 2 1.4 0.3 5.7 1.8
    SA2014-0.3(8.0-4.6) 2 1.4 0.3 8 4.6
    SA2014-0.3(8-1.9) 2 1.4 0.3 8 1.9
    SA2015-0.3(3.25-0.75) 2 1.5 0.3 3.25 0.75
    SA2016-0.3(2.7-0.7) 2 1.6 0.3 2.7 0.7
    SA2016-0,3(2,8-0,5) 2 1.6 0.3 2.8 0.5
  • Cabeza redonda de núcleo único con impedancia característica de 50 Ω
    Cabeza redonda de núcleo único con impedancia característica de 50 Ω
    Modelo Tamaño (mm)
    A B do D mi
    SA2016-0.3(3.5-1.2) 2 1.6 0.3 3.5 1.2
    SA2016-0.3(3.6-1) 2 1.6 0.3 3.6 1
    SA2016-0.3(3.9-0.4) 2 1.6 0.3 3.9 0.4
    HS2016E 2 1.6 0.3 3.9 0.6
    SA2016-0.3(4.1-1) 2 1.6 0.3 4.1 1
    SA2016-0.3(4.2-0.8) 2 1.6 0.3 4.2 0.8
    SA2016-0.3(4.6-1.2) 2 1.6 0.3 4.6 1.2
    SA2016-0.3(4.6-1.8) 2 1.6 0.3 4.6 1.8
    Ka2016-0.3(5-2.9) 2 1.6 0.3 5 2.9
    SA2016-0.3(5.2-1.8) 2 1.6 0.3 5.2 1.8
    SA2016-0.3(8.0-4.6) 2 1.6 0.3 8 4.6
    SA2016-0.3(8-1.8) 2 1.6 0.3 8 1.8
    SA2016-0.3(12-2.4) 2 1.6 0.3 12 2.4
    SA2016-0.3(20.4-4.6) 2 1.6 0.3 20.4 4.6
    SA2017-0.3(3.3-0.8) 2 1.7 0.3 3.3 0.8
    SA2017-0.3(8.5-2.0) 2 1.7 0.3 8.5 2
    SA2018-0.3(3.5-1) 2 1.8 0.3 3.5 1
    HS2019-0.3-01 2 1.9 0.3
    SA2020-0.3(3.4-0.4) 2 2 0.3 3.4 0.4
  • Cabeza redonda de núcleo único con impedancia característica de 50 Ω
    Cabeza redonda de núcleo único con impedancia característica de 50 Ω
    Modelo Tamaño (mm)
    A B do D mi
    SA2020-0.3(3.8-0.8) 2 2 0.3 3.8 0.8
    SA2020-0.3(5.6-2.8) 2 2 0.3 5.6 2.8
    SA2020-0.3(5.7-2.9) 2 2 0.3 5.7 2.9
    HS2020-0.3(6-2) 2 2 0.3 6 2
    HS2020-0.3(12-5) 2 2 0.3 12 5
    HS2022F 2 2.2 0.3 3.1 0.45
    HS2022-0.3(3.2-0.7) 2 2.2 0.3 3.2 0.7
    HS2023-0.3(3.35-0.7) 2 2.3 0.3 3.35 0.7
    HS2023-0.3(3.7-0.7) 2 2.3 0.3 3.7 0.7
    HS2025-0.3(4.8-0.9) 2 2.5 0.3 4.8 0.9
    HS2025-0.3(6-1.5) 2 2.5 0.3 6 1.5
    HS2025-0.38(7.4-1.4) 2 2.5 0.38 7.4 1.4
    HS2026.5-0.3-01 2 2.6 5 0.3 0.1
    HS2028-0.3(4.9-0.5) 2 2.8 0.3 4.9 0.5
    HS2029-0.3(4.1-0.8) 2 2.9 0.3 4.1 0.8
    HS2029-0.3(4.9-0.5) 2 2.9 0.3 4.9 0.5
    HS2030-0.3(5.2-1.5) 2 3 0.3 5.2 1.5
    HS2030-0.3(5.8-1) 2 3 0.3 5.8 1
    HS2030-0.3(8-2) 2 3 0.3 8 2
  • Cabeza redonda de núcleo único con impedancia característica de 50 Ω
    Cabeza redonda de núcleo único con impedancia característica de 50 Ω
    Modelo Tamaño (mm)
    A B do D mi
    HS2030-0.3(9-1.5) 2 3 0.3 9 1.5
    HS2034-0.3(4.4-0.7) 2 3.4 0.3 4.4 0.7
    HS2035-0.3(6.6-1.8) 2 3.5 0.3 6.6 1.8
    HS2035-0.3(6.65-1.3) 2 3.5 0.3 6.65 1.3
    HS2035-0.3(7.1-1.3) 2 3.5 0.3 7.1 1.3
    HS2035-0.3(9.5-3) 2 3.5 0.3 9.5 3
    HS2036-0.3(5.7-0.7) 2 3.6 0.3 5.7 0.7
    HS2040A 2 4 0.3 5.1 0.8
    HS2045-0.7(11.5-2) 2 4.5 0.7 11.5 2
    HS2050-0.3(6.4-0.7) 2 5 0.3 6.4 0.7
    HS2507-0.38(2.2-0.3) 2.5 0.7 0.38 2.2 0.3
    HS2508-0.38(1.8-0.3) 2.5 0.8 0.38 1.8 0.3
    HS2508-0.38(2-0.5) 2.5 0.8 0.38 2 0.5
    HS2510-0.38(3.6-1.3 ) 2.5 1 0.38 3.6 1.3
    HS2510-0.38(7-3) 2.5 1 0.38 7 3
    HS2511-0.38(2..4-0.5) 2.5 1.1 0.38 2.4 0.5
    HS2511-0.38(3.7-0.6) 2.5 1.1 0.38 3.7 0.6
    HS2512-0.38(3.1-0.8) 2.5 1.1 0.38 3.7 0.6
    HS4414-0.3(3.2-1.1) 4.4 1.4 0.3 3.2 1.1
  • Cabeza redonda de núcleo único con impedancia característica de 50 Ω
    Cabeza redonda de núcleo único con impedancia característica de 50 Ω
    Modelo Tamaño (mm)
    A B do D mi
    HS2516-0.3(7.5-2.14) 2.5 1.6 0.3 7.5 2.14
    HS2516-0.3(8-1.8) 2.5 1.6 0.3 8 1.8
    HS2516-0.38(3.5-0.7) 2.5 1.6 0.38 3.5 0.7
    HS2516-0.38(4.1-1.25) 2.5 1.6 0.38 4.1 1.25
    HS2516-0.38(4.3-1.2) 2.5 1.6 0.38 4.3 1.2
    Ka2511-0,38(2,7-1,0) 2.5 1.1 0.38 2.7 1
    Ka2516-0,38(2,9-0,3) 2.5 1.6 0.38 2.9 0.3
    K2516-0.38(4-1.5) 2.5 1.6 0.38 4 1.5
    HS2516-0.38(4.5-1.2) 2.5 1.6 0.38 4.5 1.2
    HS2516-0.38(4.6-1) 2.5 1.6 0.38 4.6 1
    HS2516E 2.5 1.6 0.38 4.6 1.5
    HS2516G 2.5 1.6 0.38 4.6 1.5
    HS2516-0.38(4.8-1.2) 2.5 1.6 0.38 4.8 1.2
    HS2516-0.38(4.9-1.5) 2.5 1.6 0.38 4.9 1.5
    HS2516-0.38(5.1-1.6) 2.5 1.6 0.38 5.1 1.6
    HS2516-0.38(5.3-1.2) 2.5 1.6 0.38 5.3 1.2
    Ka2516-0,38(5,6-3,0) 2.5 1.6 0.38 5.6 3
    HS2516-0.38(6.1-1.3) 2.5 1.6 0.38 6.1 1.3
    HS2516-0,38(7,1-1,4) 2.5 1.6 0.38 7.1 1.4
  • Cabeza redonda de núcleo único con impedancia característica de 50 Ω
    Cabeza redonda de núcleo único con impedancia característica de 50 Ω
    Modelo Tamaño (mm)
    A B do D mi
    HS2516-0.38(7.41-1.27) 2.5 1.6 0.38 7.41 1.27
    HS2516F 2.5 1.6 0.38 7.45 4.55
    HS2516-0.38-01 2.5 1.6 0.38 7.5 1.3
    HS2516-0.38(8-1.8) 2.5 1.6 0.38 8 1.8
    RF2516-0.38(8-4.6) 2.5 1.6 0.38 8 4.6
    HS2516-0.38(8-5) 2.5 1.6 0.38 8 5
    K2516-0.38(8-1.5) 2.5 1.6 0.38 8 1.5
    K2516-0.38(8-5.9) 2.5 1.6 0.38 8 5.9
    HS2516-0.38(11.6-5) 2.5 1.6 0.38 11.6 5
    HS2516-0.38(12-2.0) 2.5 1.6 0.38 12 2
    HS2520-0.38(6-2) 2.5 2 0.38 6 2
    HS2520-0.38(7.4-1.4) 2.5 2 0.38 7.4 1.4
    HS2520-0.38(7.8-1.4) 2.5 2 0.38 7.8 1.4
    HS2520-0.38(9.0-2.0) 2.5 2 0.38 9 2
    HS2520-0.38(12-5) 2.5 2 0.38 12 5
    HS2520-0.38(15-2) 2.5 2 0.38 15 2
    HS2524-0.38(5.7-1.1) 2.5 2.4 0.38 5.7 1.1
    HS2526-0.38(6.6-2) 2.5 2.6 0.38 6.6 2
    HS2530-0,38(3,6-0,3) 2.5 3 0.38 3.6 0.3
  • Cabeza redonda de núcleo único con impedancia característica de 50 Ω
    Cabeza redonda de núcleo único con impedancia característica de 50 Ω
    Modelo Tamaño (mm)
    A B do D mi
    Ka2530-0,38(4,6-1,0) 2.5 3 0.38 4.6 1
    HS2530A 2.5 3 0.38 5 1
    HS2530-0.38(7.5-1.5) 2.5 3 0.38 7.5 1.5
    HS2530-0.38(8-0.4) 2.5 3 0.38 8 0.4
    HS2530-0.38(8-2) 2.5 3 0.38 8 2
    HS2530-0.38(9-3) 2.5 3 0.38 9 3
    HS2530-0.38(12-2.2) 2.5 3 0.38 12 2.2
    HS2530-0.38(13.9-8.2) 2.5 3 0.38 13.9 8.2
    HS2530-0.38(20-4) 2.5 3 0.38 20 4
    HS2533-0.38(6.5-1.2) 2.5 3.3 0.38 6.5 1.2
    HS2535-0.38(7.5-2) 2.5 3.5 0.38 7.5 2
    HS2537-0.38(7.7-2) 2.5 3.7 0.38 7.7 2
    HS2540-0.38(11-1.8) 2.5 4 0.38 11 1.8
    HS2545-0.38(8-1.3) 2.5 4.5 0.38 8 1.3
    HS2550-0.38(6.9-1.5) 2.5 5 0.38 6.9 1.5
    HS2550-0.38(11-2) 2.5 5 0.38 11 2
    HS2558-0.38(14.8-6) 2.5 5.8 0.38 14.8 6
    HS2575-0.38(12-1.3) 2.5 7.5 0.38 12 1.3
    HS2810-0,45(3,3-0,35) 2.8 1 0.45 3.3 0.35
  • Cabeza redonda de núcleo único con impedancia característica de 50 Ω
    Cabeza redonda de núcleo único con impedancia característica de 50 Ω
    Modelo Tamaño (mm)
    A B do D mi
    HS2815-0,45 (5,75-1,25) 2.8 1.5 0.45 5.75 1.25
    HS2816-0,45 (4,6-1,5) 2.8 1.6 0.45 4.6 1.5
    HS2816-0.45(4.9-1.8)-R 2.8 1.6 0.45 4.9 1.8
    HS2816-0.45(5.1-1.5) 2.8 1.6 0.45 5.1 1.5
    HS2816-0.45(5.2-1.1) 2.8 1.6 0.45 5.2 1.1
    HS2816-0.45(5.4-2) 2.8 1.6 0.45 5.4 2
    HS2816-0.45(5.6-2) 2.8 1.6 0.45 5.6 2
    HS2816-0.45(6.2-1.8) 2.8 1.6 0.45 6.2 1.8
    HS2816-0,45 (8,0-4,6) 2.8 1.6 0.45 8 4.6
    HS2816-0.45(8-1.8) 2.8 1.6 0.45 8 1.8
    HS2816-0.45(11.6-5) 2.8 1.6 0.45 11.6 5
    HS2816-0.45(12-3.0) 2.8 1.6 0.45 12 3
    HS2831-0,45 (5,2-1,8) 2.8 3.1 0.45 5.2 1.8
    HS2843-0.45(8.3-2) 2.8 4.3 0.45 8.3 2
    HS3015-0.5(4.3-0.8) 3 1.5 0.5 4.3 0.8
    HS3016-0.5(3.4-0.9) 3 1.6 0.5 3.4 0.9
    HS3016-0.5(4.6-1) 3 1.6 0.5 4.6 1
    HS3016-0.5(4.6-1.5) 3 1.6 0.5 4.6 1.5
    HS3016B 3 1.6 0.38 4.9 1.8
  • Cabeza redonda de núcleo único con impedancia característica de 50 Ω
    Cabeza redonda de núcleo único con impedancia característica de 50 Ω
    Modelo Tamaño (mm)
    A B do D mi
    HS3016-0.5(5.6-2) 3 1.6 0.5 5.6 2
    HS3016C 3 1.6 0.5 6.6 2
    HS3016-0.5(6.6-2.5) 3 1.6 0.5 6.6 2.5
    HS3016-0.5(7.5-2) 3 1.6 0.5 7.5 2
    HS3016-0.5(7.5-3.9) 3 1.6 0.5 7.5 3.9
    HS3016-0.5(7.8-2.0) 3 1.6 0.5 7.8 2
    HS3016-0.5(9.65-3.05) 3 1.6 0.5 9.65 3.05
    HS3016-0.5(12-5.0) 3 1.6 0.5 12 5
    HS3016-0.5(14.3-1.5) 3 1.6 0.5 14.3 1.5
    HS3020-0.5(5-1.8) 3 2 0.5 5 1.8
    HS3020-0.5(6.0-1.5) 3 2 0.5 6 1.5
    HS3020-0.5(6.5-2.2) 3 2 0.5 6.5 2.2
    HS3020-0.5(6.5-2.3) 3 2 0.5 6.5 2.3
    HS3020-0.5(6.8-1.8) 3 2 0.5 6.8 1.8
    HS3020-0.5(7.5-2.2) 3 2 0.5 7.5 2.2
    HS3020-0.5(8-2) 3 2 0.5 8 2
    HS3020-0.5(8.5-2.2) 3 2 0.5 8.5 2.2
    HS3020-0.5(8.5-4.3) 3 2 0.5 8.5 4.3
    HS3020-0.5(10-4) 3 2 0.5 10 4
  • Cabeza redonda de núcleo único con impedancia característica de 50 Ω
    Cabeza redonda de núcleo único con impedancia característica de 50 Ω
    Modelo Tamaño (mm)
    A B do D mi
    HS3020-0.5(10-1.5) 3 2 0.5 10 1.5
    HS3020-0.5(12-4.0) 3 2 0.5 12 4
    HS3020-0.5(12-5.0) 3 2 0.5 12 5
    HS3020-0.5(12-6) 3 2 0.5 12 6
    HS3020-0.5(15-2) 3 2 0.5 15 2
    HS3025-0.5(5.4-1.2) 3 2.5 0.5 5.4 1.2
    HS3030A 3 3 0.38 10 1.5
    HS3030-0.5(6.5-2) 3 3 0.5 6.5 2
    HS3030-0.5(6.6-1.8) 3 3 0.5 6.6 1.8
    HS3030-0.5(7.5-2)-R 3 3 0.5 7.5 2
    HS3030-0.5(8.8-1.8) 3 3 0.5 8.8 1.8
    HS3030-0.5(10-2) 3 3 0.5 10 2
    HS3030-0.5(12-3) 3 3 0.5 12 3
    HS3030-0.5(12-2) 3 3 0.5 12 2
    HS3030-0.5(14-4.0) 3 3 0.5 14 4
    HS3035-0.5(6-1) 3 3.5 0.5 6 1
    HS3035-0.5(11.5-4) 3 3.5 0.5 11.5 4
    HS3040A 3 4 0.5 10.4 4
    HS3042-0,5(9,0-2,2) 3 4.2 0.5 9 2.2
  • Cabeza redonda de núcleo único con impedancia característica de 50 Ω
    Cabeza redonda de núcleo único con impedancia característica de 50 Ω
    Modelo Tamaño (mm)
    A B do D mi
    HS3045-0.5(8.5-2) 3 4.5 0.5 8.5 2
    HS3047-0.5(9.4-2.2) 3 4.7 0.5 9.4 2.2
    HS3047-0.5(12-5.1) 3 4.7 0.5 12 5.1
    HS3050-0.5(9-2) 3 5 0.5 9 2
    HS3052A 3 5.2 0.5 10.3 4
    HS3057-0.5(12.5-3) 3 5.7 0.5 12.5 3
    HS3620-0.5(9-2.5) 3.6 2 0.5 9 2.5
    HS3616-0.6(12.2-1.6) 3.6 1.6 0.6 12.2 1.6
    HS3625-0.6(6.5-2) 3.6 2.5 0.6 6.5 2
    HS2540-0.8(27-5) 2.5 4 0.8 27 5
    HS4030A 4 3 1 10.6 4.6
    HS5010-0.8(5.9-2.45) 5 1 0.8 5.9 2.45
    HS5015-0.8(7.3-4.9) 5 1.5 0.8 7.3 4.9
    HS5016B 5 1.6 0.8 5.6 2
    HS5016-0.8(8.6-3.0) 5 1.6 0.8 8.6 3
    HS5030-0.8(17.2-2) 5 3 0.8 17.2 2
    HS5040-0.8(12-3) 5 4 0.8 12 3
    HS5060-0.8(11.5-2.5) 5 6 0.8 11.5 2.5
    HS5065-0.8(13.7-3) 5 6.5 0.8 13.7 3
  • Cabeza redonda de núcleo único con impedancia característica de 50 Ω
    Cabeza redonda de núcleo único con impedancia característica de 50 Ω
    Modelo Tamaño (mm)
    A B do D mi
    HS5065-0.8(15.5-3) 5 6.5 0.8 15.5 3
    HS5516-0.9(8.3-2.8) 5.5 1.6 0.9 8.3 2.8
    HS5516-0.9 (8.5-2.8) 5.5 1.6 0.9 8.5 2.8
    HS5516-0.9(8.7-2.8) 5.5 1.6 0.9 8.7 2.8
    HS5516-0.9(8.9-2.8) 5.5 1.6 0.9 8.9 2.8
    HS5516-0.9(9.1-2.8) 5.5 1.6 0.9 9.1 2.8
    HS5516-0.9(11.9-2.8) 5.5 1.6 0.9 11.9 2.8
    HS5516-0.9(12.6-2) 5.5 1.6 0.9 12.6 2
    HS5516-0.9(13.8-2.8) 5.5 1.6 0.9 13.8 2.8
    HS5525-0.9(9.7-1.6) 5.5 2.5 0.9 9.7 1.6
    HS5525-0.9(16-5) 5.5 2.5 0.9 16 5
    HS5530-0.9(8.8-2.3) 5.5 3 0.9 8.8 2.3
    HS5530-0.9(9.6-2.3) 5.5 3 0.9 9.6 2.3
    HS5530-0.9(13.8-2.8) 5.5 3 0.9 13.8 2.8
    HS5530A 5.5 3 1.35 13.5 7.5
    HS5530B 5.5 3 1.35 13.8 7.8
    HS6016-1.0(8.5-1.5) 6 1.6 1 8.5 1.5
    HS6840-0.9(7-1.5) 6.8 4 0.9 7 1.5
    HS8330-1.3(13-5) 8.3 3 1.3 13 5
  • Impedancia característica de 50Ω - cabeza plana de un solo núcleo
    Impedancia característica de 50Ω - cabeza plana de un solo núcleo
    Modelo Tamaño (mm)
    A B do D mi
    Ka2008-0.3(1.4-0.3) 2 0.8 0.3 1.4 0.3
    SA2008-0,3(1,65-0,35) 2 0.8 0.3 1.65 0.35
    Ka2008-0.3(1.8-0.3) 2 0.8 0.3 1.8 0.3
    SA2010-0,3(1,9-0,35) 2 1 0.3 1.9 0.35
    SA2010-0.3(2-0.5) 2 1 0.3 2 0.5
    SA2010-0,3(2,5-0,5) 2 1 0.3 2.5 0.5
    SA2013-0.3(2.4-0.4) 2 1.3 0.3 2.4 0.4
    SA2014-0.3(2.6-0.4) 2 1.4 0.3 2.6 0.4
    HS2014E 2 1.4 0.3 2.3 0.45
    SA2014F 2 1.4 0.3 2.35 0.5
    HS2016-0.3-01 2 1.6 0.3 3.1 1
    SA2016-0.3(3.3-0.7) 2 1.6 0.3 3.3 0.7
    HS2016-0.3-02 2 1.6 0.3 3.3 1
    SA2016-0.3(5.6-2) 2 1.6 0.3 5.6 2
    SA2019-0.3(3-0.35) 2 1.9 0.3 3 0.35
    HS2020-0.3-02 2 2 0.3 3.5 0.5
    SA2020-0.3(3.6-0.8) 2 2 0.3 3.6 0.8
    HS2030-0.3(4.2-0.7) 2 3 0.3 4.2 0.7
  • Cabeza redonda de núcleo único con impedancia característica de 50 Ω
    Cabeza redonda de núcleo único con impedancia característica de 50 Ω
    Modelo Tamaño (mm)
    A B do D mi
    HS8740-1.38(8.4-3.2) 8.7 4 1.38 8.4 3.2
    HS9430-1.5(9-3) 9.4 3 1.5 9 3
    HS9430-1.5(11-4) 9.4 3 1.5 11 4
    HS9640-1.5(9.2-3.2) 9.6 4 1.5 9.2 3.2
    HS10050-1.7(15-5) 10 5 1.7 15 5
    HS130100-3(18-4) 13 10 3 18 4
  • Impedancia característica de 50 Ω: punta redonda de un solo núcleo
    Impedancia característica de 50 Ω: punta redonda de un solo núcleo
    Modelo Tamaño (mm)
    A B do D mi
    HS2330-0.23(5.3-0.3) 2.3 3 0.23 5.3 0.3
    HS2815-0.3(5.2-1.2) 2.8 1.5 0.3 5.2 1.2
    HS2815-0.3(7.2-1.2) 2.8 1.5 0.3 7.2 1.2
    HS2635-0.3(7.1-1.3) 2.6 3.5 0.3 7.1 1.3
    HS3822-0.5(14.4-3.7) 3.8 2.2 0.5 14.4 3.7
    HS3525-0,5(11,5-6) 3.5 2.5 0.5 11.5 6
  • Impedancia característica de 50Ω - cabeza plana de un solo núcleo
    Impedancia característica de 50Ω - cabeza plana de un solo núcleo
    Modelo Tamaño (mm)
    A B do D mi
    HS2516-0.38(5.1-2) 2.5 1.6 0.38 5.1 2
    HS2516-0.38(7.37-4.5) 2.5 1.6 0.38 7.37 4.5
    HS2517-0.38-01 2.5 1.7 0.38 2.7 0.65
    HS2520-0.38(3.2-0.5) 2.5 2 0.38 3.2 0.5
    HS2525-0.38-01 2.5 2.5 0.38 3.65 0.65
    HS2530-0.38(7.5-2.5) 2.5 3 0.38 7.5 2.5
    HS2816-0.45(4.9-1.8) 2.8 1.6 0.45 4.9 1.8
    HS2816-0.45-01 2.8 1.6 0.45 5 3
    HS2816-0.45(6-1.5) 2.8 1.6 0.45 6 1.5
    HS3030-0.5(7.5-2) 3 3 0.5 7.5 2
  • Impedancia característica de 50 Ω - punta redonda plana de un solo núcleo
    Impedancia característica de 50 Ω - punta redonda plana de un solo núcleo
    Modelo Tamaño (mm)
    A B do D mi
    SA2006-0.3(3.1-1.8) 2 0.6 0.3 3.1 1.8
    SA2010-0.3(3.5-2) 2 1 0.3 3.5 2
    HS2020-0.3-01 2 2 0.3 3.7 0.6
    HS2035-0.3(6.4-1.8) 2 3.5 0.3 6.4 1.8
    HS2816-0.45(11.7-7.6) 2.8 1.6 0.45 11.7 7.6
    HS3020-0.5(10-6.5) 3 2 0.5 10 6.5
    HS3216-0.5(7.1-4) 3.2 1.6 0.5 7.1 4
    HS6448-1.0(10.2-3.5) 6.4 4.8 1 10.2 3.5

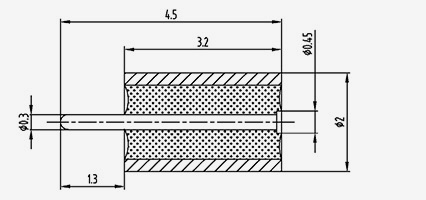

  • Ka2032-0.3(4.5-1.3)
    Ka2032-0.3(4.5-1.3)
    Modelo
    Ka2032-0.3(4.5-1.3)

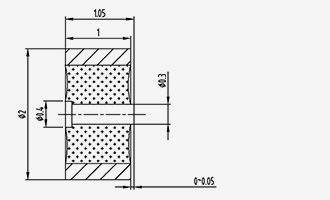

  • K2010-0.3(1.05-0.05)
    K2010-0.3(1.05-0.05)
    Modelo
    K2010-0.3(1.05-0.05)
  • HS2510-0.3-02
    HS2510-0.3-02
    Modelo
    HS2510-0.3-02

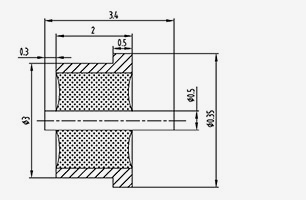

  • HS3520-0.5(3.4-0.3)
    HS3520-0.5(3.4-0.3)
    Modelo
    HS3520-0.5(3.4-0.3)

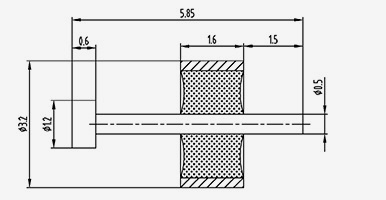

  • Ka3216-0.5(5.85-1.5)
    Ka3216-0.5(5.85-1.5)
    Modelo
    Ka3216-0.5(5.85-1.5)

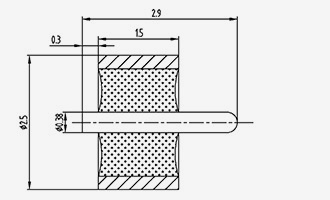

  • K2515-0.38(2.9-0.3)
    K2515-0.38(2.9-0.3)
    Modelo
    K2515-0,38(2,9-0,3)

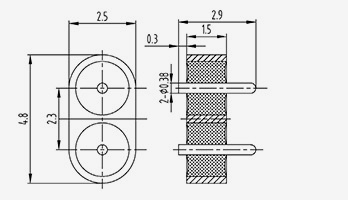

  • 2-K482515-0.38(2.9-0.3)
    2-K482515-0.38(2.9-0.3)
    Modelo
    2-K482515-0.38(2.9-0.3)

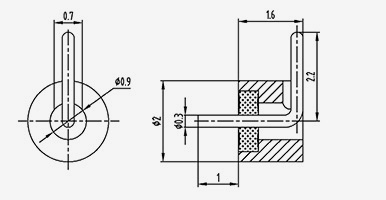

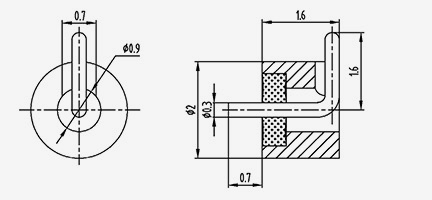

  • KW2016-0.3(0.7-1.6)
    KW2016-0.3(0.7-1.6)
    Modelo
    KW2016-0.3(0.7-1.6)
  • KW2016-0.3(1-2.2)
    KW2016-0.3(1-2.2)
    Modelo
    KW2016-0.3(1-2.2)

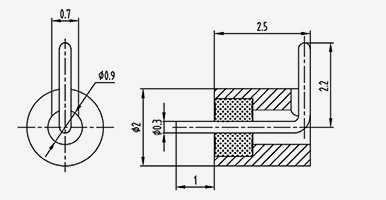

  • KW2025-0.3(1-2.2)
    KW2025-0.3(1-2.2)
    Modelo
    KW2025-0.3(1-2.2)

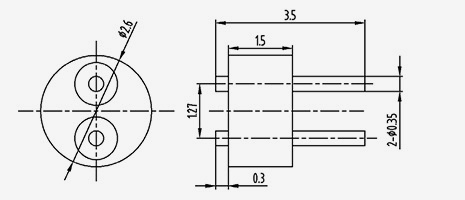

  • JPW2040-0.3-01
    JPW2040-0.3-01
    Modelo
    JPW2040-0.3-01

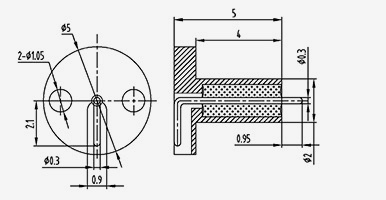

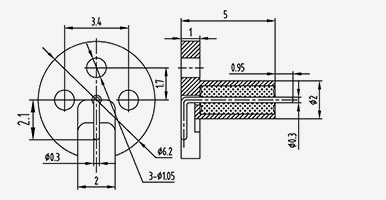

  • KW2018-0.3(0.95-2.1)
    KW2018-0.3(0.95-2.1)
    Modelo
    KW2018-0.3(0.95-2.1)
  • Impedancia característica sin 50 Ω: punta redonda de núcleo único
    Impedancia característica sin 50 Ω: punta redonda de núcleo único
    Modelo Tamaño (mm)
    A B do D mi
    JD1515-0.4(5-1.5) 1.5 1.5 0.4 5 5
    JD1615-0.4(8-1.9) 1.6 1.5 0.4 8 8
    JD1616-0.4(30-14.2) 1.6 1.6 0.4 30 30
    JD1614-0.45(11.4-5) 1.6 1.4 0.45 11.4 11.4
    JD1616-0,45 (4,65-1,05) 1.6 1.6 0.45 4.65 4.65
    JD1616-0.45(16-4) 1.6 1.6 0.45 16 16
    JD1616-0.45(30-14.2) 1.6 1.6 0.45 30 30
    JD2020-0.45(6.3-3) 2 2 0.45 6.3 6.3
    JD2020-0.45(10-4) 2 2 0.45 10 10
    JD1614-0.5(9-4) 1.6 1.4 0.5 9 9
    JD1616-0.5(30-14.2) 1.6 1.6 0.5 30 30
    JD1619-0.5(5.1-2) 1.6 1.9 0.5 5.1 5.1
    SA2015-0.5(7.5-3) 2 1.5 0.5 7.5 7.5
    JD2016-0.5(12-5.8)-R 2 1.6 0.5 12 12
    SA2018-0.5(9.5-1.5) 2 1.8 0.5 9.5 9.5
    SA2018-0.5(11.5-7.2) 2 1.8 0.5 11.5 11.5
    HS2030-0.5(10-2) 2 3 0.5 10 10
    JD1919-0.6(7.9-1.9)-R 1.9 1.9 0.6 7.9 7.9
  • Impedancia característica sin 50 Ω: punta redonda de núcleo único
    Impedancia característica sin 50 Ω: punta redonda de núcleo único
    Modelo Tamaño (mm)
    A B do D mi
    HS2040-0.6(6-1) 2 4 0.6 6 1
    JD1818-0.7(10-6) 1.8 1.8 0.7 10 6
    JD1818-0.7(22.2-0.4) 1.8 1.8 0.7 22.2 0.4
    SA2016-0.7(4.6-1.5) 2 1.6 0.7 4.6 1.5
    SA2016-0.7(6.3-1.5) 2 1.6 0.7 6.3 1.5
    HS2016-0.7(7.1-1.5)-R 2 1.6 0.7 7.1 1.5
    SA2016-0,7(7,6-1,5) 2 1.6 0.7 7.6 1.5
    SA2016-0.7(9.6-4) 2 1.6 0.7 9.6 4
    K2016-0.7(11-4.6) 2 1.6 0.7 11 4.6
    SA2016-0.7(11.6-5) 2 1.6 0.7 11.6 5
    SA2016-0.7(17-15.1) 2 1.6 0.7 17 15.1
    SA2016-0.7(20-0.3) 2 1.6 0.7 20 0.3
    SA2017-0.7(9.7-3) 2 1.7 0.7 9.7 3
    HS2035-0.7(13-3) 2 3.5 0.7 13 3
    HS2020-0.75(12-4) 2 2 0.75 12 4
    SA2015-0.8(6.5-3) 2 1.5 0.8 6.5 3
    JD2015-0.8(10.5-3) 2 1.5 0.8 10.5 3
    JD2063-0.5(10.3-2) 2 6.3 0.5 10.3 2
  • Impedancia característica sin 50 Ω: punta redonda de núcleo único
    Impedancia característica sin 50 Ω: punta redonda de núcleo único
    Modelo Tamaño (mm)
    A B do D mi
    JD2518-0.8(12.8-5) 2.5 1.8 0.8 12.8 5
    JD2520-0.8(14-4) 2.5 2 0.8 14 4
    JD2540-0.8(10-4) 2.5 4 0.8 10 4
    JD3218-0.8(51.8-20) 3.2 1.8 0.8 51.8 20
    JD2530-0.9(6.6-1.8) 2.5 3 0.9 6.6 1.8
    JD2540A 2.5 4 0.8 10 4
    JD2816-1(6.6-2) 2.8 1.6 1 6.6 2
    K2816-1.0(16-10) 2.8 1.6 1 16 10
    JD3218-1(27-15) 3.2 1.8 1 27 15
    JD3015-1.3(10.2-6.1) 3 1.5 1.3 10.2 6.1
    JD3015-1.3(10.5-3) 3 1.5 1.3 10.5 3
    JD3430-1.4(10.5-4.5) 3.4 3 1.4 10.5 4.5
    JD12940-1.7(10-3) 12.9 4 1.7 10 3
    JD3916-2(6.6-2) 3.9 1.6 2 6.6 2
  • Cabeza plana de núcleo único con impedancia característica sin 50 Ω
    Cabeza plana de núcleo único con impedancia característica sin 50 Ω
    Modelo Tamaño (mm)
    A B do D mi
    JD1510-0.3-01 1.5 1 0.3 5.5 1.5
    JD1315-0.35-01 1.3 1.5 0.35 3.5 0.3
    JD1515-0.4(4.5-0.5) 1.5 1.5 0.4 4.5 0.5
    JD1516-0.4-01 1.5 1.6 0.4 14.6 1
    JD1615-0.5(7-0.5) 1.6 1.5 0.5 7 0.5
    JD1619-0.5(8.7-3) 1.6 1.9 0.5 8.7 3
    JD1619-0.5(10.3-4.6) 1.6 1.9 0.5 10.3 4.6
    JD2016-0.5(4.5-0.6) 2 1.6 0.5 4.5 0.6
    JD2016-0.5(12-5.8) 2 1.6 0.5 12 5.8
    JD2020-0.5-01 2 2 0.5 5.2 0.5
    JD2044-0.5(6.3-0.4) 2 4.4 0.5 6.3 0.4
    JD1919-0.6(7.9-1.9) 1.9 1.9 0.6 7.9 1.9
    RF2010-0.7(6.0-3.0) 2 1 0.7 6 3
    JD2015-0.8(6.5-3) 2 1.5 0.8 6.5 3
    RF2016-0.8(6.6-4.5) 2 1.6 0.8 6.6 4.5
    JD2816-1(10,3-4,9) 2.8 1.6 1 10.3 4.9
  • Impedancia característica sin 50 Ω: punta redonda plana de núcleo único
    Impedancia característica sin 50 Ω: punta redonda plana de núcleo único
    Modelo Tamaño (mm)
    A B do D mi
    RF1515-0.38(2.9-0.3) 1.5 1.5 0.38 2.9 0.3
    JD1614-0.5(17.9-0.5) 1.6 1.4 0.5 17.9 0.5
    JD1615-0.5(9-2.5) 1.6 1.5 0.5 9 2.5
    JD2016-0.7(8.1-4.5) 2 1.6 0.7 8.4 4.5
    JD2040-0.6(10-4.5) 2 4 0.6 10 4.5
    JD2016-0.7(9.1-2.5) 2 1.6 0.7 9.1 2.5
    JD2035-0.7(22-3) 2 3.5 0.7 22 3
  • Impedancia característica distinta de 50 Ω: tipo cabeza de clavo
    Impedancia característica distinta de 50 Ω: tipo cabeza de clavo
    Modelo Tamaño (mm)
    A B do D mi F GRAMO
    JD1616-0.45(4.2-1.5) 1.4 1.5 4.2 0.45 1.6 0.8 0.3
    JD1614-0.45(6.2-0.8) 1.4 0.8 6.2 0.45 1.6 0.8 0.3
    JD1614-0.45(6.9-1.5) 1.4 1.5 6.9 0.45 1.6 0.8 0.2
    JD1620-0.45(7-1) 2 1 7 0.45 1.6 1 0.3
    JD1630-0.5(7.5-0.5) 3 0.5 7.5 0.5 1.6 0.6 0.2
    JD1630-0.5(10.5-0.5) 3 0.5 10.5 0.5 1.6 0.6 0.2
    JD1816-0.5(20-0.5) 1.6 0.5 20 0.5 1.8 0.7 0.3
    JD2020B 2 2 0.6 5.7 1
  • JP2016-0.7(7.1-1.5)
    JP2016-0.7(7.1-1.5)
    Modeloo
    JP2016-0.7(7.1-1.5)

    Modeloo Tamaño (mm)
    A B do D mi F GRAMO
    JD1614-0.45(6.9-1.5)-R 1.4 1.5 6.9 0.45 1.6 0.8 0.2
    JD1630-0,5(7,5-0,5)-R 3 0.5 7.5 0.5 1.6 0.6 0.2
  • Impedancia característica distinta de 50 Ω: tipo cabeza de clavo
    Impedancia característica distinta de 50 Ω: tipo cabeza de clavo
    Modelo Tamaño (mm)
    A B do D mi F GRAMO
    JD1614-0.45(6.9-1.5)-R 1.4 1.5 6.9 0.45 1.6 0.8 0.2
    JD1630-0,5(7,5-0,5)-R 3 0.5 7.5 0.5 1.6 0.6 0.2

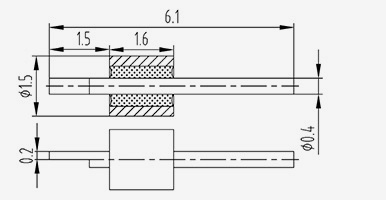

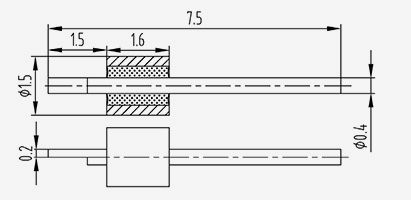

  • JD1516-0.4-02
    JD1516-0.4-02
    Modelo
    JD1516-0.4-02

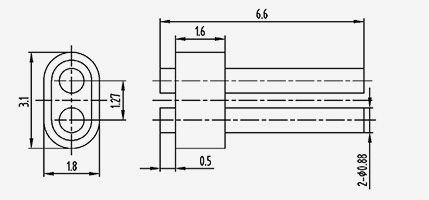

  • RF1816-0.8(6.6-4.5)-2
    RF1816-0.8(6.6-4.5)-2
    Modelo
    RF1816-0.8(6.6-4.5)-2

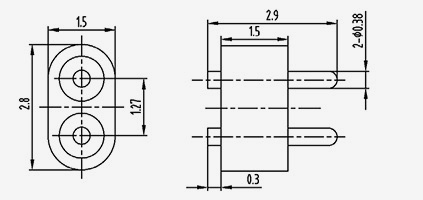

  • 2-RF281515-0.38(2.9-0.3)
    2-RF281515-0.38(2.9-0.3)
    Modelo
    2-RF281515-0.38(2.9-0.3)

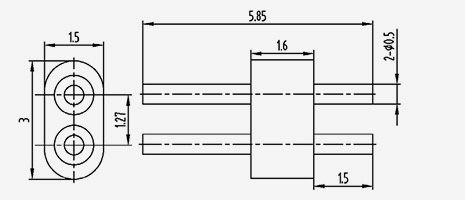

  • 2-RF301516-0.5(5.85-1.5)
    2-RF301516-0.5(5.85-1.5)
    Modelo
    2-RF301516-0.5(5.85-1.5)

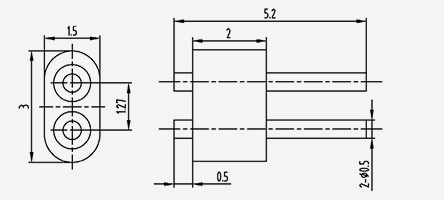

  • JD301520-0.5-01
    JD301520-0.5-01
    Modelo
    JD301520-0.5-01

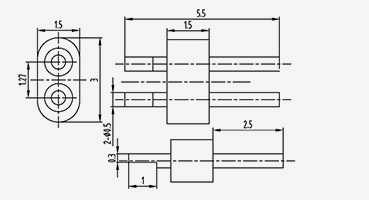

  • JD301515-0.5-01
    JD301515-0.5-01
    Modelo
    JD301515-0.5-01

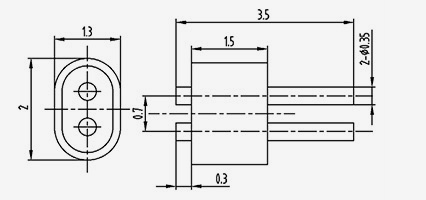

  • JD201315-0.35-01
    JD201315-0.35-01
    Modelo
    JD301515-0.5-01

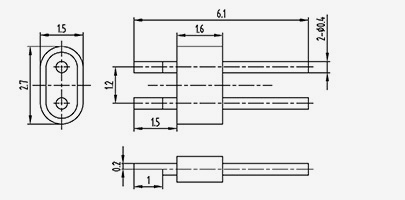

  • JD271516-0.4-02
    JD271516-0.4-02
    Modelo
    JD271516-0.4-02
  • JD271516-0.4-01
    JD271516-0.4-01
    Modelo
    JD271516-0.4-01
  • JD2615-0.35-01
    JD2615-0.35-01
    Modelo
    JD2615-0.35-01

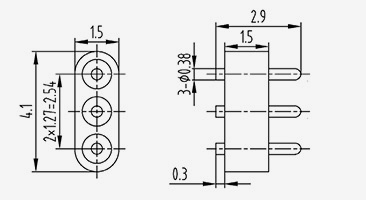

  • 3-RF411515-0.38(2.9-0.3)
    3-RF411515-0.38(2.9-0.3)
    Modelo
    3-RF411515-0.38(2.9-0.3)

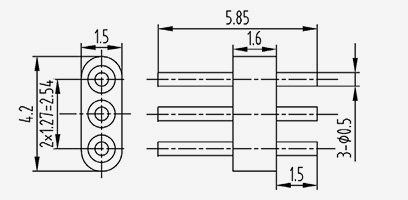

  • 3-RF421516-0.5(5.85-1.5)
    3-RF421516-0.5(5.85-1.5)
    Modelo
    3-RF421516-0.5(5.85-1.5)

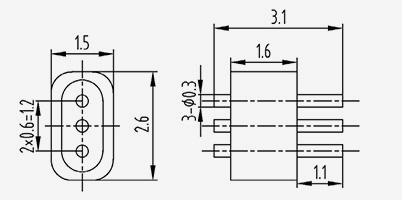

  • JD261516-0.3-01
    JD261516-0.3-01
    Modelo
    JD261516-0.3-01

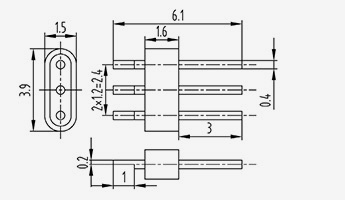

  • JD391516-0.4-01
    JD391516-0.4-01
    Modelo
    JD391516-0.4-01
  • JD2815-0.35-01
    JD2815-0.35-01
    Modelo
    JD2815-0.35-01

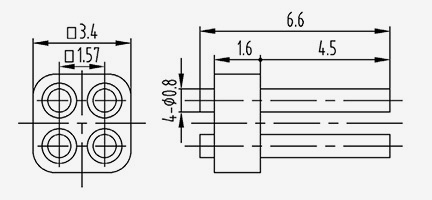

  • RF3416-0.8(6.6-4.5)-4
    RF3416-0.8(6.6-4.5)-4
    Modelo
    RF3416-0.8(6.6-4.5)-4

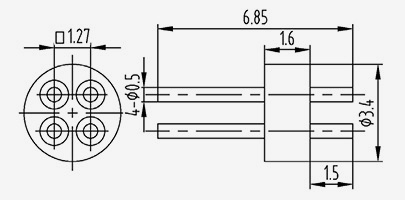

  • 4-RF3416-0.5(5.85-1.5)
    4-RF3416-0.5(5.85-1.5)
    Modelo
    4-RF3416-0.5(5.85-1.5)

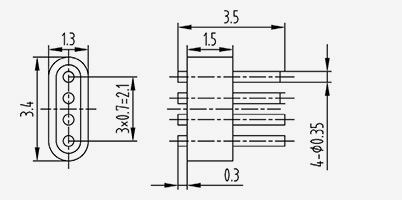

  • JD341315-0.35-01
    JD341315-0.35-01
    Modelo
    JD341315-0.35-01

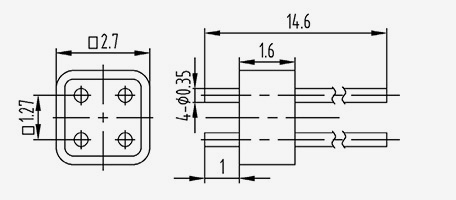

  • JD272716-0.4-01
    JD272716-0.4-01
    Modelo
    JD272716-0.4-01

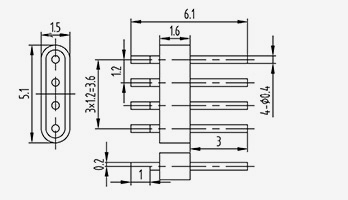

  • JD511516-0.4-01
    JD511516-0.4-01
    Modelo
    JD511516-0.4-01
  • JD2016-0.3-01
    JD2016-0.3-01
    Modelo
    JD2016-0.3-01

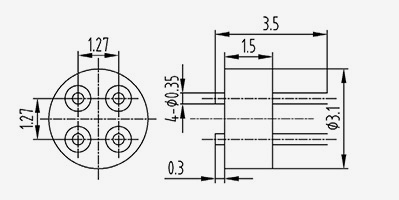

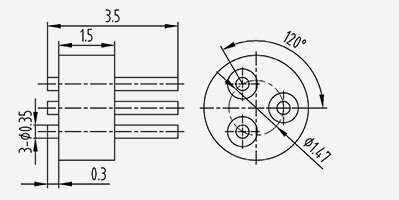

  • JD3115-0.35-01
    JD3115-0.35-01
    Modelo
    JD3115-0.35-01

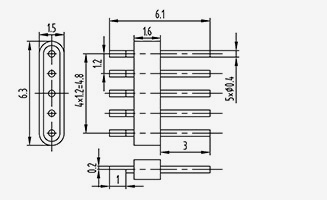

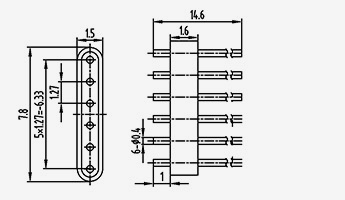

  • JD631516-0.4-01
    JD631516-0.4-01
    Modelo
    JD631516-0.4-01

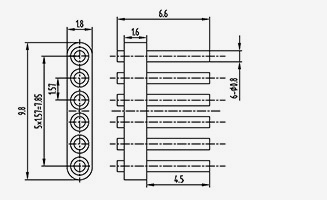

  • RF1816-0.8(6.6-4.5)-6
    RF1816-0.8(6.6-4.5)-6
    Modelo
    RF1816-0.8(6.6-4.5)-6

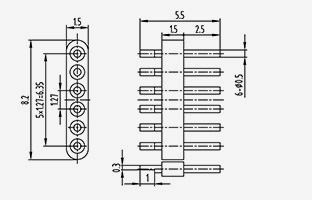

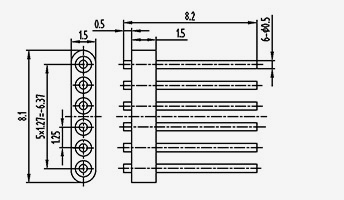

  • 6-RF811515-0.5(0.5-8.2)
    6-RF811515-0.5(0.5-8.2)
    Modelo
    6-RF811515-0.5(0.5-8.2)
  • 6-RF821515-0.5(5.5-2.5)
    6-RF821515-0.5(5.5-2.5)
    Modelo
    6-RF821515-0.5(5.5-2.5)
  • JD501516-0.4-01
    JD501516-0.4-01
    Modelo
    JD501516-0.4-01

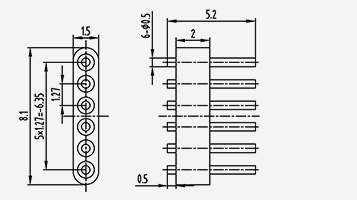

  • JD811520-0.5-0.1
    JD811520-0.5-0.1
    Modelo
    JD811520-0.5-0.1

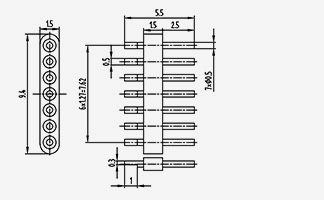

  • 7-RF941515-0.5(5.5-2.5)
    7-RF941515-0.5(5.5-2.5)
    Modelo
    7-RF941515-0.5(5.5-2.5)

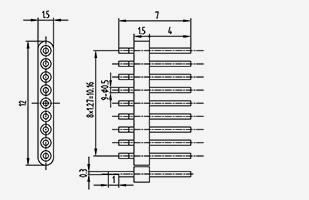

  • JD1201515-0.5-01
    JD1201515-0.5-01
    Modelo
    JD1201515-0.5-01

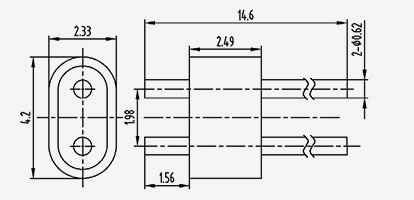

  • JMC-265-JH
    JMC-265-JH
    Modelo
    JMC-265-JH
  • JD1201515-0.5-02
    JD1201515-0.5-02
    Modelo
    JD1201515-0.5-02
  • RF1816-0.8(6.6-4.5)-9
    RF1816-0.8(6.6-4.5)-9
    Modelo
    RF1816-0.8(6.6-4.5)-9

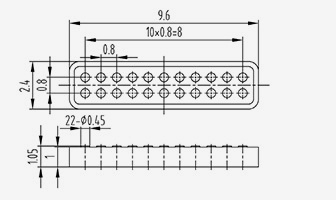

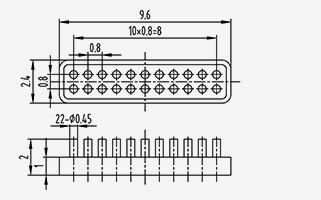

  • JYZ22-0.45-01
    JYZ22-0.45-01
    Modelo
    JYZ22-0.45-01

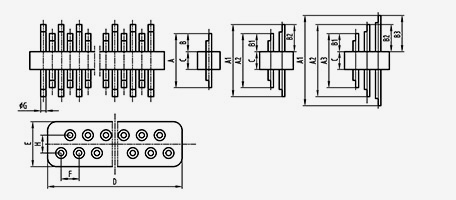

  • Impedancia característica distinta de 50 Ω: núcleo múltiple
    Impedancia característica distinta de 50 Ω: núcleo múltiple
    Modelo Tamaño (mm)
    A B do D mi F GRAMO h un pull-through fila Terminación
    JD156018-0.3(27.2-0.8)-8 27.2 0.8 1.4 6 1.8 0.6 0.3 0 8 1 Unión de la cara superior del conductor interior
    JD151152-0.3(4.5-1.5)-9 4.5 1.5 1.5 11.5 2 1.27 0.3 0 9 1 Soldadura

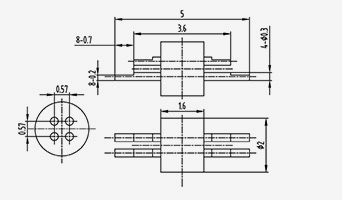

    2-JD162020-0.3(5-1.7)-4 A1=5
    A2=3,6     		B1=1,7
    B2=1     		1.6 2 2 0.57 0.3 0.57 4 2 Unión plana en ambos lados de los conductores internos.
    2-JD162020-0.3(7.6-1.7)-4 A1=7,6
    A2=3,6     		B1=1,7
    B2=1     		1.6 2 2 0.57 0.3 0.56 4 2 Unión plana en ambos lados de los extremos del conductor interior.
    JD158215-0.38(7-0.8)-6 7 0.8 1.5 8.2 1.5 1.27 0.38 0 6 1 Unión de la cara de la cabeza del clavo superior
    JD153015-0.38(8-1.9)-2 8 1.9 1.5 3 1.5 1.27 0.38 0 2 1 soldado
    2-JD162525-0,38(10,6-3,5)-4 10.6 3.5 1.6 2.5 2.5 0.71 0.38 0.71 4 2 Soldadura
    2-JD187425-0.38(3.8-1)-16 A1=3,8
    A2=5,2     		B1=1
    B2=1,7     		1.8 7.4 2.5
    4     		0.88 0.38 1.02 16 2 Extremos del conductor interior aplanados y unidos lateralmente
    JD1510516-0.45(7.5-2)-8 7.5 2 1.5 10.5 1.6 1.27 0.45 0 8 1 Soldadura
    JD155515-0.5(5.7-1.7}-4 5.7 1.7 1.5 5.5 1.5 1.27 0.5 0 4 1 Unión aplanada del lado superior del conductor interno

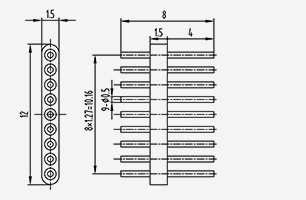

    JD1512015-0.5(5.8-2.5)-9 5.8 2.5 1.5 12 1.5 1.27 0.5 0 9 1 Unión del lado aplanado del conductor interior inferior
    JD153015-0.5(7-0.5)-2 7 0.5 1.5 3 1.5 1.27 0.5 0 2 1 Unión de los extremos del conductor interno
  • Impedancia característica distinta de 50 Ω: núcleo múltiple
    Impedancia característica distinta de 50 Ω: núcleo múltiple
    Modelo Tamaño (mm)
    A B do D mi F GRAMO h unorte pull-through fila Terminación
    JD153815-0.5(7.7-1.2)-2 7.7 1.2 1.5 3.8 1.5 2.1 0.5 0 2 1 Unión aplanada del lado superior del conductor interno
    JD153015-0.5(13.5-4)-2 13.5 4 1.5 3 1.5 1.27 0.5 0 2 1 Soldadura
    JD1613215-0.5(10.6-2)-10 10.6 2 1.6 13.2 1.5 1.27 0.5 0 10 1 Soldadura
    JD302915-0.5(8-1)-2 8 1 3 2.9 1.5 1.27 0.5 0 2 1 Unión de la cara superior del conductor interior
    2-JD165528-0.5(7.6-1)-8 7.6 1 1.6 5.5 2.8 1.07 0.5 0 8 2 Unión de la cara superior del conductor interior
    2-JD154330-0.5(5.8-2)-5 Al=5,8
    A2=5,1     		B1=2
    B2=1,3     		1.5 4.3 3 1.27 0.5 1.5 5 2 Soldadura Aplanamiento del lado superior
    2-JD156830-0.5(5.8-2)-9 Al=5,8
    A2=5,1     		B1=2
    B2=1,3     		1.5 6.8 n 1.27 0.5 1.5 6 2 Soldadura Aplanamiento de la parte superior del conductor interior
    2-JD1512030-0.5(9.3-2.8)-18 A1=9,3
    A2=8     		B1=2,8
    B2=1,5     		1.5 12 3 1.27 0.5 1.5 18 2 Soldadura Flattening of inner conductor ends
    3-JD155545-0.5(9.5-4)-12 Al=9,5
    A2=7,5
    A3=5,5     		B1=4
    B2=3
    B3=2     		1.5 5.5 4.5 1.27 0.5 1.5 12 3 Soldadura
    2-JD207015-0.6(7-3)-10 A1=7
    A2=6     		B1=3
    B2=2     		2 7 1.5 1.27 0.6 1.5 10 2 Conductor interior aplanado y unido por ambos lados.
    2-JD3012230-0.6(10.8-5)18 10.8 5 3 12.2 3 1.27 0.6 1.5 18 2 Unión aplanada del lado interior inferior del conductor
  • JYZ22-0.45-02
    JYZ22-0.45-02
    Modelo
    JYZ22-0.45-02

MANTÉNGASE EN CONTACTO

[#aporte#]
ENVIAR

PRODUCTOS RELACIONADOS

Sobre nosotros
Ningbo Hanson Comunicación Tecnología Co., Ltd.
Ningbo Hanson Communication Technology Co., Ltd.
Ningbo Hanson Communication Technology Co., Ltd. es China Aislador de vidrio RF Proveedor y Personalizado Aislador de vidrio RF Empresa. Somos un fabricante especializado en la producción, procesamiento y comercio de componentes de comunicación, con más de 30 años de experiencia en conectores coaxiales RF, adaptadores y conjuntos de cables. La empresa ha desarrollado actualmente su propio taller de mecanizado, taller de galvanoplastia, taller de ensamblaje y un grupo de proveedores estables y confiables. El propósito de la empresa es proporcionar a los clientes productos de alta calidad. Los productos principales son conectores coaxiales RF, adaptadores, conjuntos de cables de alta frecuencia y conjuntos de cables de baja intermodulación. Además, la empresa también puede brindar servicios para clientes con necesidades personalizadas para satisfacer los requisitos especiales de los clientes en cuanto a productos. Los productos de la empresa se utilizan ampliamente en los campos aeroespacial, estaciones base de comunicación, equipos médicos y otras áreas de alta tecnología. En el momento de la reforma empresarial, innovación, desarrollo y crecimiento, la empresa tomó la iniciativa de unirse al sistema de gestión de calidad internacional ISO9001 y mejoró continuamente el nivel de gestión para proporcionar productos y servicios más satisfactorios a los clientes nuevos y antiguos.
Últimas Noticias
¿Busca una Oportunidad de Negocio?

Solicite una llamada hoy

PONERSE EN CONTACTO
