El conector de la serie de 1,85 mm (también conocido como conector RF de 1,85 mm) es un conector de radiofrecuencia (RF) de alto rendimiento que se utiliza principalmente en aplicaciones que requieren alta frecuencia, alta precisión y baja pérdida, especialmente en la transmisión de señales a 26,5 GHz o superior. Es un diseño compacto del conector de la serie SMA que proporciona un tamaño más pequeño y un rendimiento de frecuencia más alto en comparación con otros conectores de alta frecuencia como el tipo V (2,92 mm) o el tipo K (1,0 mm).
Especificaciones técnicas principales:
◆ Impedancia característica: 50Ω
◆ Rango de frecuencia: CC ~ 67 GHz
◆ Resistencia de aislamiento: ≥3000MΩ
◆ Tensión de resistencia dieléctrica: 500 V (rms)
◆ Relación de onda estacionaria de voltaje (VSWR): ≤1,30
◆ Ciclos de apareamiento: 500 veces

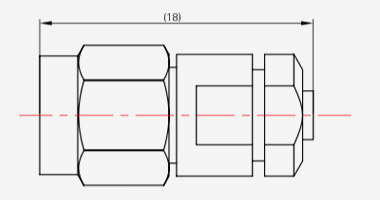

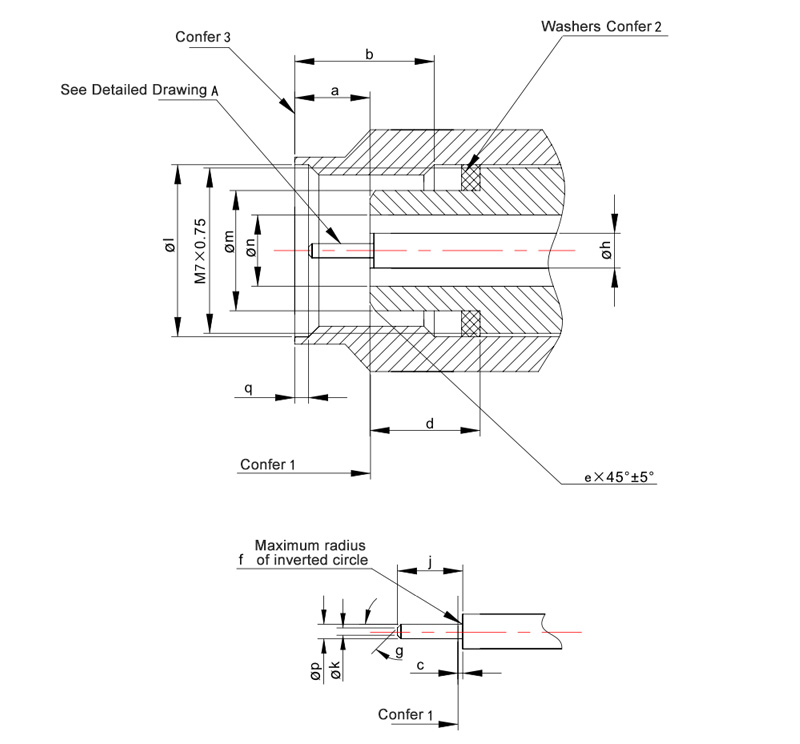

| Tamaño | miyoímetros | en | ||
| mín. | máximo | mín. | máximo | |
| a | 1.850 | 2.450 | 0.073 | 0.096 |
| b | 4.370 | 4.630 | 0.172 | 0.182 |
| do | 0.000 | 0.0762 | 0.000 | 0.003 |
| d | 3.380 | 3.480 | 0.133 | 0.137 |
| e | 0.250 | 0.360 | 0.010 | 0.014 |
| F | - | RO.050 | - | R0.002 |
| gramoramo | 28° | 32° | 28° | 32° |
| h | 0.7909 | 0.8163 | 0.0311 | 0.0321 |
| j | 1.335 | 1.445 | 0.053 | 0.057 |
| k | 0.000 | 0.250 | 0.000 | 0.010 |
| l | 7.010 | 7.110 | 0.276 | 0.280 |
| m | 4.725 | 4.750 | 0.186 | 0.187 |
| n | 1.8373 | 1.8627 | 0.07233 | 0.0733 |
| pag | 0.498 | 0.523 | 0.0196 | 0.0206 |
| q | 0.508 | 0.762 | 0.020 | 0.030 |
Notas:
1. Superficies de referencia mecánicas y eléctricas.
2. Arandelas según se requiera para conectores dolase 1.
3. Tuercas de conexión con desplazamiento hacia adelante.

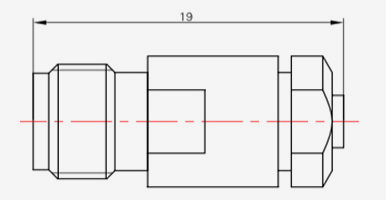

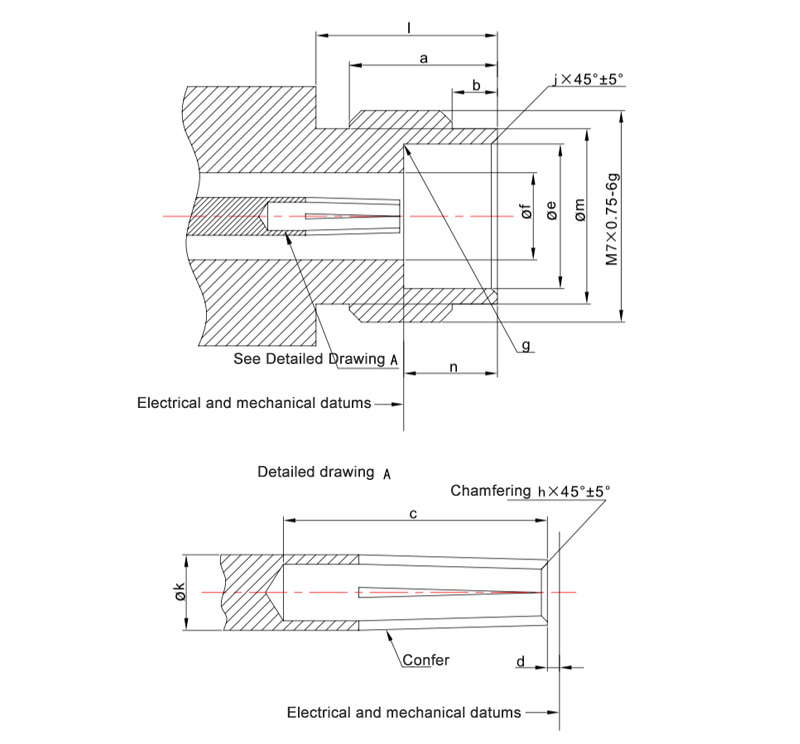

| Tamaño | miyoímetros | en | ||
| mín. | máximo | mín. | máximo | |
| a | 4.800 | 5.060 | 0.189 | 0.199 |
| b | 1.370 | 1.630 | 0.054 | 0.064 |
| do | 2.650 | - | 0.104 | - |
| d | 0.000 | 0.0762 | 0.000 | 0.003 |
| e | 4.770 | 4.795 | 0.1878 | 0.1888 |
| F | 1.8373 | 1.8627 | 0.07233 | 0.07333 |
| gramoramo | - | R0.130 | - | R0.005 |
| h | 0.100 | 0.130 | 0.004 | 0.005 |
| j | 0.100 | 0.200 | 0.004 | 0.008 |
| k | 0.7909 | 0.8163 | 0.0311 | 0.0321 |
| l | 6.000 | - | 0.236 | - |
| m | 5.790 | 5.890 | 0.228 | 0.232 |
| n | 3.000 | 3.100 | 0.118 | 0.122 |
Notas:
La estructura de la pieza de contacto del casquillo es arbitraria. Al acoplar pasadores con diámetros de 0,498 mm a 0,523 mm, las dimensiones deben cumplir con el coeficiente de reflexión, las características de acoplamiento y los requisitos de durabilidad del conector.
