¿Cómo elegir el adaptador coaxial RF adecuado?

Los adaptadores coaxiales de RF son componentes indispensables en comunicaciones inalámbricas, equipos electrónicos y transmisión de señales. Actúan como puentes que conectan diferentes cables y dispositivos coaxiales de RF, asegurando una transmisión de señal estable y eficiente. Sin embargo, con numerosos modelos y especificaciones de adaptadores coaxiales de RF en el mercado, elegir el producto adecuado se ha convertido en una preocupación para muchos ingenieros y técnicos.
Este artículo le guiará sobre cómo seleccionar el adaptador coaxial de RF adecuado según las diferentes necesidades para garantizar la estabilidad y el rendimiento del sistema.

1. Comprender las funciones básicas de Adaptadores coaxiales RF
Los adaptadores coaxiales de RF son componentes electrónicos que se utilizan para conectar diferentes tipos de cables, dispositivos o puertos coaxiales de RF. Sus principales funciones son:
Conexión de diferentes tipos de puertos: Los adaptadores coaxiales RF pueden conectar diferentes tipos de puertos de cable coaxial, como BNC, SMA, tipo N, etc.

Conversión de señal: Pueden convertir señales de un tipo de interfaz a otro, asegurando una transmisión de señal fluida.

Reducción de la pérdida de señal: elegir un adaptador coaxial RF de alta calidad puede reducir eficazmente la atenuación de la señal y garantizar la calidad de la señal.

Al elegir un adaptador, es necesario comprender su principio de funcionamiento, escenarios de aplicación y requisitos de adaptación para encontrar el modelo más adecuado.

2. Determinar el tipo de interfaz del adaptador

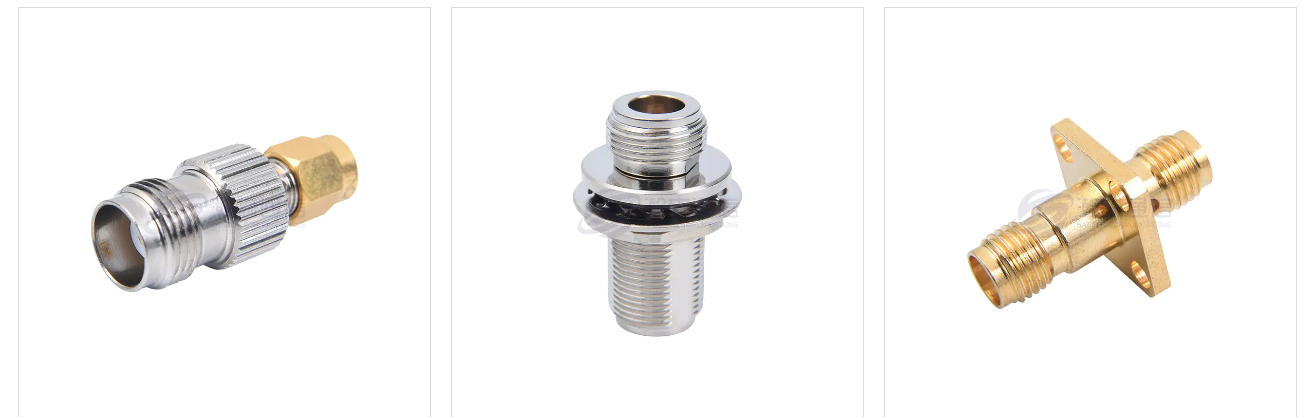

Diferentes adaptadores coaxiales de RF son adecuados para diferentes tipos de cables coaxiales e interfaces de dispositivos, por lo que primero debe determinar el tipo de interfaz que está utilizando. Los tipos de interfaz comunes incluyen:
SMA (versión subminiatura A): comúnmente utilizado en aplicaciones miniaturizadas de alta frecuencia, como comunicaciones inalámbricas y equipos de prueba.

Tipo N: Adecuado para aplicaciones de alta potencia y alta corriente, como equipos de estaciones base y sistemas de RF.

BNC (Bayonet Neill-Concelman): Ampliamente utilizado en retransmisiones televisivas y videovigilancia, soportando conexión y desconexión rápida.

TNC: Similar al BNC, pero con mayor estabilidad, a menudo se usa para transmisión de señales de alta frecuencia.

Asegúrese de que el adaptador coaxial RF que elija sea compatible con el equipo o los puertos de cable que esté utilizando. Si los tipos de interfaz no coinciden, es posible que la señal no se transmita correctamente, lo que afectará el rendimiento del sistema.

3. Considerando el rango de frecuencia del adaptador
El rango de frecuencia de la señal de RF tiene un impacto significativo en la calidad de la transmisión de la señal. Diferentes adaptadores coaxiales de RF están diseñados para manejar diferentes rangos de frecuencia. Por lo tanto, al seleccionar un adaptador, es esencial asegurarse de que su rango de frecuencia operativa cumpla con los requisitos de la aplicación. Los rangos de frecuencia comunes incluyen:

Adaptadores de baja frecuencia: Adecuados para aplicaciones de baja frecuencia, como transmisiones de radio y televisión.

Adaptadores de alta frecuencia: Adecuados para aplicaciones de alta frecuencia, como sistemas de radar, comunicaciones por satélite y comunicaciones por microondas.

Elegir un adaptador coaxial RF con el rango de frecuencia adecuado puede reducir la atenuación y distorsión de la señal, asegurando una transmisión estable de la señal.

4. Seleccionar el material y la calidad del adaptador
La calidad del material del adaptador coaxial RF afecta directamente a su rendimiento y durabilidad.  Normalmente, la carcasa y los puntos de contacto del adaptador utilizan materiales metálicos como latón y acero inoxidable, que tienen buena conductividad y resistencia a la corrosión. Los adaptadores de alta calidad pueden evitar eficazmente problemas como reflejos, pérdidas y malos contactos de la señal.

Además, los contactos chapados en oro son un diseño común de alta gama que reduce aún más la pérdida de señal y mejora la resistencia a la corrosión. Por lo tanto, al elegir un adaptador coaxial de RF, intente seleccionar productos con buenos materiales y mano de obra para garantizar el funcionamiento estable del sistema a largo plazo.

5. Consideración de la pérdida de inserción y la pérdida de retorno del adaptador
Las señales de RF experimentan cierta pérdida en el adaptador; Las pérdidas comunes incluyen la pérdida de inserción y la pérdida de retorno. La pérdida de inserción se refiere a la pérdida de energía cuando la señal pasa a través del adaptador, mientras que la pérdida de retorno se refiere a la proporción de energía reflejada hacia la fuente.

Baja pérdida de inserción: elegir un adaptador con baja pérdida de inserción garantiza una pérdida de energía reducida durante la transmisión de la señal.

Pérdida de retorno alta: una pérdida de retorno alta indica una tasa de reflexión de señal más baja, lo que significa una transmisión de señal más suave.

En aplicaciones de alta frecuencia y alta precisión, es recomendable elegir adaptadores coaxiales de RF con baja pérdida de inserción y alta pérdida de retorno para garantizar una transmisión de señal estable.

6. Considerar la durabilidad y la adaptabilidad ambiental del adaptador
Los adaptadores coaxiales de RF se utilizan normalmente en diversos entornos, incluidos entornos interiores y exteriores. Por lo tanto, la durabilidad del adaptador y la adaptabilidad ambiental también son factores importantes a considerar al hacer una selección. Los indicadores de durabilidad comunes incluyen:

Rango de temperatura: el adaptador debe poder funcionar de manera estable dentro del rango de temperatura requerido. Para entornos exteriores o de alta temperatura, es fundamental elegir un adaptador con un rango de temperatura de funcionamiento más amplio. Resistente al agua y al polvo: algunos adaptadores coaxiales RF de alta gama están diseñados con características resistentes al agua y al polvo, lo que los hace adecuados para condiciones ambientales adversas.

Elegir un adaptador coaxial de RF que cumpla con los requisitos ambientales puede extender la vida útil del equipo y mejorar la confiabilidad del sistema.

Seleccionar el adaptador coaxial de RF adecuado es crucial para garantizar una transmisión de señal estable y un rendimiento superior del sistema. El proceso de selección requiere considerar múltiples factores, incluido el tipo de interfaz, el rango de frecuencia, la calidad del material, la pérdida de inserción y la pérdida de retorno, la adaptabilidad ambiental y el costo. En la práctica, comprender los requisitos del sistema, elegir adaptadores de alta calidad y garantizar la compatibilidad con el equipo puede mejorar significativamente la transmisión de la señal de RF y la estabilidad del equipo.
