Cómo instalar correctamente conectores coaxiales de RF: pasos y técnicas

Los conectores coaxiales de RF son componentes indispensables en los sistemas de comunicación, ampliamente utilizados en radiodifusión, televisión, comunicaciones inalámbricas, radares, comunicaciones por satélite y otros campos. Estos conectores se utilizan para conectar cables coaxiales a equipos, asegurando la calidad y estabilidad de la transmisión de la señal. La instalación adecuada de conectores coaxiales de RF no sólo puede mejorar el rendimiento general del sistema sino también extender la vida útil del equipo.

1. Estructura básica de Conectores coaxiales RF
Los conectores coaxiales de RF suelen constar de las siguientes partes principales:
Conductor central: La parte central que transmite la señal, generalmente hecha de cobre u otros materiales conductores.
Capa aislante: Aísla el conductor central del conductor exterior, generalmente hecho de polietileno u otros materiales con una constante dieléctrica alta.
Conductor externo: generalmente alambre de cobre trenzado o papel de aluminio, que actúa como cable a tierra para transmitir corriente y proteger contra interferencias electromagnéticas externas.
Conector y carcasa: Proporciona conexión física y protección, generalmente fabricados con materiales metálicos (como latón, acero inoxidable).

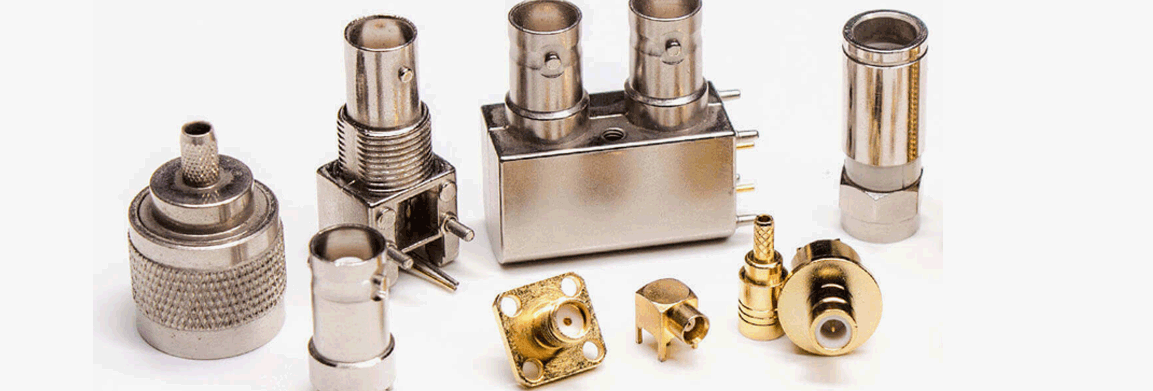

Los diferentes tipos de conectores coaxiales RF, como BNC, SMA, TNC, tipo N, etc., tienen estructuras ligeramente diferentes, pero los principios y pasos básicos de instalación son similares.

2. Pasos para instalar conectores coaxiales RF
(1) Preparar herramientas y materiales
Antes de la instalación, asegúrese de tener las siguientes herramientas y materiales:
Cable coaxial RF (seleccione el modelo y la longitud adecuados)
Conector RF (seleccione el tipo de conector correspondiente, como BNC, SMA, etc.)

Herramienta pelador de cables: Se utiliza para quitar la capa de aislamiento exterior del cable, dejando al descubierto el conductor interior.
Herramienta de engarzado: Se utiliza para conectar de forma segura el conector al cable.
Cuchillo de electricista, pelacables: Se utiliza para pelar con precisión el aislamiento exterior del cable, dejando al descubierto el conductor interior.

(2) Pele el aislamiento exterior del cable
Utilice una herramienta pelacables para pelar la capa de aislamiento exterior del cable, exponiendo el conductor trenzado interior y el material aislante. Preste atención a la precisión durante el pelado para evitar dañar el conductor interno o la capa de aislamiento. Normalmente, la longitud pelada es la longitud de instalación del conector; consulte los requisitos del conector específico que se utiliza para conocer la longitud exacta. Quitar la capa trenzada exterior: Retire con cuidado la capa trenzada exterior del cable con una herramienta y dóblela hacia afuera. Esto asegura una buena conexión a tierra.
Exponer el conductor central: Retire con cuidado el aislamiento interior con un cuchillo para exponer el conductor central. La longitud de la sección pelada generalmente depende de los requisitos de diseño del conector.

(3) Inserción del cable en el conector
Inserte el cable preparado en el terminal del conector. Asegúrese de que el conductor central esté alineado con precisión y completamente insertado en el orificio interior del conector, y que la capa trenzada y el conductor exterior estén en contacto firme con la carcasa exterior del conector.
Verifique la alineación durante la inserción: el conductor central debe entrar completamente en el orificio del conductor central del conector, asegurando que no haya desalineación. El conductor trenzado exterior debe estar firmemente en contacto con la carcasa del conector para garantizar una conexión a tierra adecuada para la señal.

(4 ) Engarzar el conector
Utilice una herramienta de engarzado para engarzar el conector. Este paso es crucial para garantizar una conexión segura entre el conector y el cable. Durante el engarzado, asegúrese de que la herramienta de engarzado aplique presión de manera uniforme, fijando de forma segura el conector al cable y evitando daños al cable o al conector.

Fuerza de prensado: La fuerza de prensado debe ser moderada, asegurando una conexión segura sin comprimir excesivamente el cable o conductor central.

Comprobación de la calidad del engarzado: Después del engarzado, verifique que el conector esté seguro y no suelto.

(5) Comprobación de la conexión general del conector.
Después del engarzado, verifique la calidad de la conexión entre el conector y el cable. Confirme que el conductor central esté firmemente conectado al núcleo interno del conector, que el conductor externo esté en pleno contacto con la carcasa del conector y que no haya fugas de señal.
Comprobación de la conexión eléctrica: Utilice un multímetro para medir la conexión eléctrica del cable para asegurarse de que no haya circuitos abiertos ni cortocircuitos.
Prueba de transmisión de señal: si las condiciones lo permiten, se puede utilizar un generador de señal y un osciloscopio para probar la calidad de transmisión de la señal y verificar si hay pérdida o interferencia de la señal.

(6) Completar la conexión y proporcionar protección.
Después de completar la conexión, si es necesario, utilice tubos termorretráctiles, cinta u otros materiales para proteger la conexión del cable y evitar que el agua o el polvo afecten la calidad de la conexión.
Uso de tubo termorretráctil: Si se requiere impermeabilización, utilice tubo termorretráctil para sellar el conector, asegurándose de que la conexión no se vea afectada por la humedad o la contaminación externa.

3. Consejos para instalar conectores coaxiales RF
(1) Elija el conector y el cable correctos
Asegúrese de que las especificaciones del conector coincidan con el cable que se está utilizando. Diferentes tipos de conectores (como SMA, BNC, tipo N, etc.) son adecuados para diferentes rangos de frecuencia y escenarios de aplicación. Elegir el conector incorrecto puede provocar pérdida de señal o inestabilidad.

(2) Preste atención a la precisión al pelar el cable
Al pelar la capa exterior del cable, asegúrese de que la longitud pelada sea la correcta, evitando un pelado excesivo que exponga demasiado del conductor central o dañe la capa de aislamiento. El uso de herramientas pelacables profesionales puede reducir el daño al cable y garantizar una transmisión de señal estable.

(3) Evite el prensado excesivo
Un engarzado excesivo puede dañar el conductor central o provocar un contacto deficiente. Por lo tanto, controle la fuerza de engarzado para garantizar que el conector esté seguro pero no demasiado apretado.

(4) Mantenga el cable limpio
Durante la instalación, trate de evitar la contaminación del cable y del conector con polvo, aceite u otros contaminantes. Estas impurezas pueden afectar la calidad de la transmisión de la señal e incluso provocar su pérdida.

4. Problemas comunes y soluciones
(1) Conector flojo
Si el conector se afloja después de la instalación, vuelva a verificar el engarzado para garantizar un engarzado uniforme o reajuste la longitud del pelado del cable.

(2) Atenuación de la señal
La atenuación de la señal puede deberse a conectores que no coinciden, instalación incorrecta o daños en el cable. Vuelva a verificar la compatibilidad del cable y el conector y garantice la precisión de la instalación.

(3) Mala conexión eléctrica
Una conexión eléctrica deficiente puede deberse a un engarzado insuficiente, a que el conductor no esté completamente insertado en el conector, etc. Asegúrese de que el conductor central y el conductor exterior estén bien conectados al conector.

La instalación de conectores coaxiales de RF es una tarea técnica que requiere una operación cuidadosa. Los pasos y técnicas de instalación correctos afectan directamente la calidad de la transmisión de la señal y la estabilidad del sistema. Mediante operaciones precisas de pelado, inserción y engarzado, garantizar una conexión segura del conector puede mejorar eficazmente el rendimiento del sistema y reducir la interferencia de la señal.
