¿Atenuación de la señal del conector RF? Causas y soluciones

En aplicaciones como equipos de comunicación, sistemas de estaciones base, instrumentos de prueba y módulos inalámbricos, muchos ingenieros encuentran un problema común: la señal se prueba normalmente en el extremo del dispositivo, pero se vuelve significativamente más débil o incluso inestable después de conectar un conector de RF.

En la mayoría de los casos, el problema no radica en el equipo en sí, sino en la selección, instalación o uso inadecuado del conector RF. A continuación, explicaremos las causas comunes de una atenuación significativa de la señal del conector de RF según la experiencia práctica de ingeniería, junto con las soluciones correspondientes.

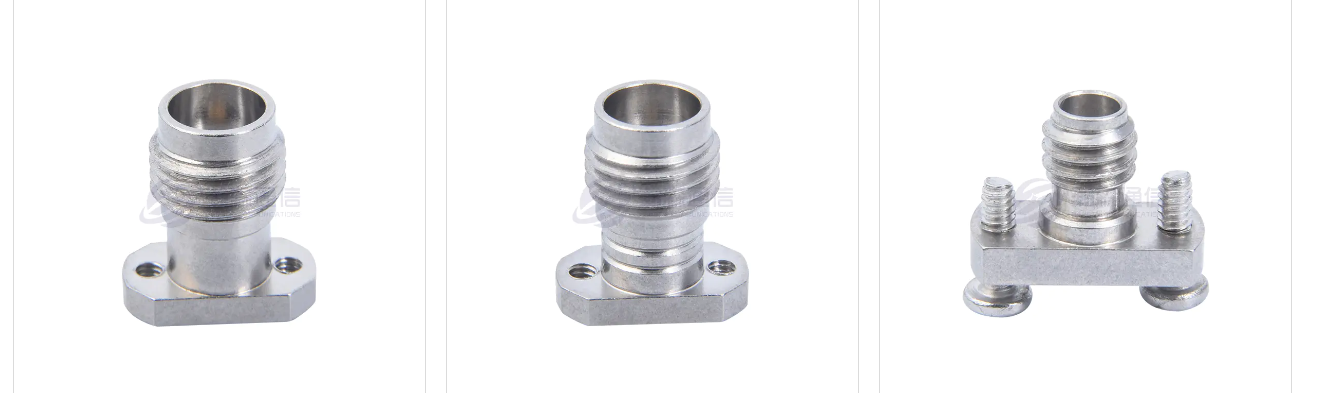

1. ¿Qué es? Conector RF ¿Atenuación de señal?
La atenuación de la señal del conector RF, en pocas palabras, es el fenómeno de potencia reducida y calidad deteriorada después de que la señal pasa a través del conector. Esto generalmente se manifiesta como una disminución de la intensidad de la señal, una distancia de comunicación más corta, una mayor tasa de error de bits, distorsión de la forma de onda y una menor estabilidad del sistema. En los sistemas de alta frecuencia, este efecto se amplifica, impactando directamente en el rendimiento de todo el sistema.

La selección inadecuada del conector provoca una atenuación de la señal
Muchos proyectos pasan por alto la coincidencia de frecuencia y rendimiento de los conectores en la fase de diseño inicial. Los diferentes modelos de conectores RF tienen rangos de frecuencia de funcionamiento definidos. El uso de una interfaz de especificaciones más bajas en un sistema de alta frecuencia puede provocar fácilmente una mayor pérdida de inserción, una falta de coincidencia de impedancia y una mayor reflexión de la señal. Además, el uso de una interfaz de 75 ohmios en un sistema de 50 ohmios aumentará significativamente la pérdida por reflexión, lo que degradará la calidad de la señal.

Pérdida de señal debido a un mal contacto
Los conectores RF son componentes de alta precisión con requisitos extremadamente altos de estabilidad de contacto. Si el conector no está completamente insertado, la interfaz roscada no está apretada o el contacto del pasador central es inestable, se producirá una mayor resistencia del contacto. Una mayor resistencia de contacto no solo aumenta la pérdida de señal, sino que también puede provocar sobrecalentamiento y degradación del rendimiento a largo plazo.

La ubicación y la calidad del material afectan la transmisión de la señal
El material del conductor interno y el revestimiento de la superficie del conector tienen un impacto significativo en la transmisión de la señal. Los conectores RF de alta calidad suelen utilizar cobre de alta pureza y están chapados en oro o plata para garantizar la conductividad y la resistencia a la oxidación. El uso de productos de recubrimiento de calidad inferior puede provocar fácilmente oxidación de la superficie, superficies de contacto ásperas y una mayor resistencia, lo que resulta en una pérdida de inserción cada vez mayor durante el uso a largo plazo.

Frecuencia de funcionamiento que excede el rango de diseño del conector
Cada conector RF tiene un límite máximo de frecuencia de funcionamiento definido. El uso de conectores más allá de su frecuencia de diseño puede provocar desajustes de impedancia, empeoramiento de la pérdida de retorno y distorsión de la señal. Esto es especialmente cierto en las comunicaciones 5G, aplicaciones de ondas milimétricas y sistemas de prueba de alta precisión, donde los requisitos de rango de frecuencia son aún mayores, lo que requiere especificaciones de conector que coincidan estrictamente con los requisitos del sistema.

Los procesos de instalación inadecuados provocan una degradación del rendimiento

El proceso de instalación de conectores RF determina directamente el rendimiento de la señal final. Los problemas comunes incluyen el sobrecalentamiento durante la soldadura que causa daños en el aislamiento, un engarce inadecuado que causa discontinuidades en el blindaje y dimensiones de pelado de cables no estándar que causan una desalineación del conductor central. Estos problemas aparentemente menores pueden interrumpir directamente la continuidad de la impedancia, lo que resulta en una pérdida adicional de señal.

2. ¿Cómo determinar si la causa es la atenuación de la señal relacionada con el conector?
En la depuración real, puede reemplazar el conector por uno verificado y calificado para realizar pruebas comparativas. Si la señal mejora significativamente, se puede identificar la fuente del problema. También se puede utilizar un analizador de red para probar parámetros como la pérdida de inserción, la pérdida de retorno y VSWR, que reflejan directamente el estado de rendimiento del conector. Además, inspeccionar visualmente la interfaz para detectar deformaciones, oxidación o aflojamiento también es un método de resolución de problemas muy eficaz.
