¿Cómo elegir el adaptador coaxial RF adecuado?

Elegir lo correcto Adaptador coaxial RF es crucial, ya que es un posible cuello de botella en la señal; una elección inadecuada puede afectar directamente el rendimiento de todo el sistema de RF. A continuación se muestra una guía de selección de adaptadores coaxiales de RF para ayudarle a tomar la decisión correcta.

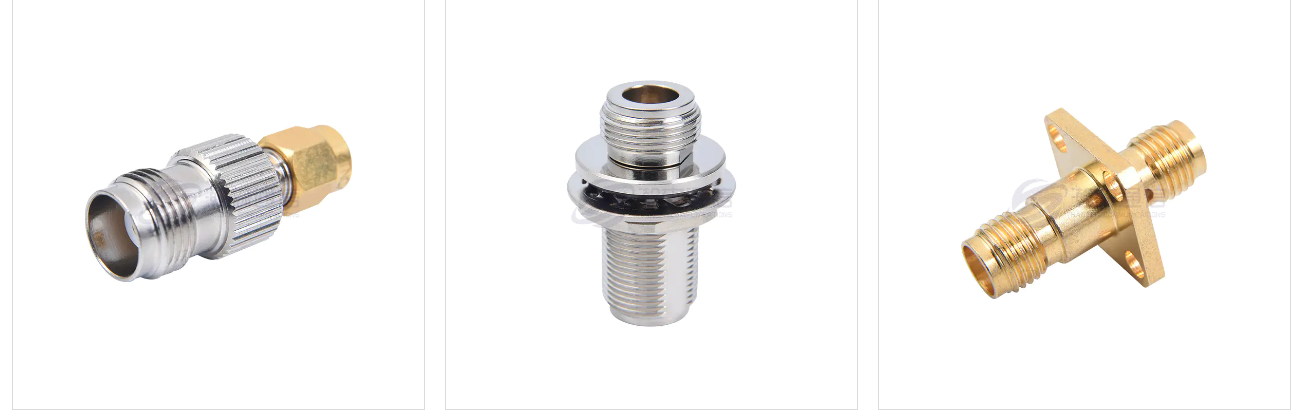

1. Parámetros eléctricos clave (fundamentos del rendimiento)
Estos parámetros determinan directamente si el adaptador puede admitir su frecuencia y potencia de funcionamiento.

Frecuencia de funcionamiento:
¡Esta es la consideración principal! Es esencial asegurarse de que el rango de frecuencia especificado del adaptador coaxial de RF cubra la frecuencia operativa más alta de su sistema.
Los diferentes tipos de adaptadores coaxiales de RF tienen sus límites de frecuencia inherentes. Por ejemplo, el tipo N suele llegar hasta 11 GHz, SMA a 18 GHz/26,5 GHz, 3,5 mm a 33 GHz, 2,92 mm (tipo K) a 40 GHz y 2,4 mm a 50 GHz.
Principio: El límite de frecuencia del adaptador seleccionado debe ser mayor que la frecuencia operativa más alta de su sistema.

Impedancia:
La gran mayoría de los sistemas de RF son de 50 ohmios. Algunos equipos de televisión y transmisión pueden encontrar sistemas de 75 ohmios.
¡Asegúrate de que coincida! Nunca utilice un adaptador de 50 ohmios en un sistema de 75 ohmios, o viceversa, ya que esto provocará una grave falta de coincidencia de impedancia y reflexión de la señal.
Relación de onda estacionaria de voltaje (VSWR): un indicador central de calidad coincidente. Un VSWR más cercano a 1:1 es mejor, lo que indica menos reflexión y mayor eficiencia de transmisión.
El VSWR del adaptador se deteriora al aumentar la frecuencia. Consulte el manual del producto para asegurarse de que su VSWR cumpla con los requisitos dentro de su banda de frecuencia operativa (por ejemplo, < 1,25 en el rango DC-18GHz).

Pérdida de inserción: Pérdida de energía cuando la señal pasa a través del adaptador. Un valor más bajo es mejor, especialmente en aplicaciones de alta frecuencia y alta potencia.

Las pérdidas se originan principalmente en los materiales conductores y dieléctricos; Las pérdidas suelen aumentar con frecuencias más altas.
Potencia nominal: La potencia máxima promedio y máxima que el adaptador puede manejar de forma segura.
La potencia media está relacionada con los efectos térmicos; considere el posible sobrecalentamiento del adaptador.
La potencia máxima está relacionada con la ruptura dieléctrica y es particularmente importante en los sistemas de impulsos de alta potencia.
¡Siempre permita márgenes! No lo utilices a su máxima potencia.

2. Características mecánicas y de interfaz (conexión física)
Esto es crucial para la instalación correcta y confiable del adaptador coaxial de RF en su sistema.
Tipo de interfaz y polaridad:
Tipo: determine el tipo de interfaz que necesita, como SMA, N, BNC, TNC, 3,5 mm, 2,92 mm (K), 2,4 mm, etc.
Polaridad: ¡Aquí es donde es más probable que ocurran errores!
Conector Macho: Con pasador central/rosca interna.
Conector Hembra: Con orificio central/rosca externa.
Combinación de conexión: especifique si necesita una conexión "macho a macho", "macho a hembra" o "hembra a hembra".

Materiales y revestimiento del conector:
Carcasa: Normalmente de latón, acero inoxidable o latón niquelado. El acero inoxidable ofrece mayor resistencia y resistencia a la corrosión.
Conductor central/Punto de contacto: Normalmente, latón o cobre berilio chapado en oro. El baño de oro proporciona una excelente conductividad, resistencia a la oxidación y resistencia de contacto estable, lo que lo convierte en la opción preferida para la mayoría de las aplicaciones.
Nota: En aplicaciones que requieren acoplamientos y desconexión frecuentes, la dureza del revestimiento y la resistencia a la abrasión son importantes.

Material dieléctrico: Normalmente, el politetrafluoroetileno (PTFE/Teflón) ofrece excelentes propiedades eléctricas (bajas pérdidas), resistencia a altas temperaturas y estabilidad química.
Requisitos de torsión: ¡Muy importante! Utilice una llave dinamométrica para apretar el adaptador.
Apretar demasiado dañará las roscas y los sellos, dejando el conector inutilizable.
Un ajuste insuficiente dará como resultado un contacto deficiente, discontinuidades de impedancia y fugas de señal.

3. Escenarios de aplicación y requisitos especiales
Dependiendo de su entorno de uso específico, es posible que también sea necesario considerar los siguientes factores:
Entorno de uso:
Laboratorio/I+D: Los requisitos de alto rendimiento y rango de frecuencia pueden requerir adaptadores de precisión.

Pruebas de producción: Los requisitos de alta durabilidad y consistencia pueden requerir adaptadores robustos de grado industrial con largas vidas de acoplamiento y desconexión.

Exterior/Militar: Se requieren propiedades impermeables, a prueba de polvo y resistentes a la niebla salina; elija adaptadores con clasificación IP y construcción de acero inoxidable.

Vida de acoplamiento y desconexión: la cantidad de ciclos de acoplamiento y desconexión que el adaptador puede soportar antes de que se degrade el rendimiento. Los adaptadores de precisión pueden durar sólo 500 ciclos, mientras que los de alto rendimiento pueden durar miles. Elija según su frecuencia de funcionamiento.

Consistencia de fase y amplitud: en sistemas multicanal (como el radar de matriz en fase), cuando los adaptadores se utilizan en pares o grupos, se requiere que los cambios de fase y amplitud de cada adaptador sean lo más consistentes posible. En este caso, se necesita un adaptador de alta precisión con "coincidencia de fases" o "consistencia de rendimiento".
