¿Cómo seleccionar entre adaptadores SMA, BNC, N, TNC y MMCX?

Respuesta rápida: ¿Cuál? Adaptador RF para elegir para su aplicación

La respuesta corta es esta: La selección del conector se reduce al rango de frecuencia, manejo de potencia, velocidad de acoplamiento y espacio disponible en el panel. . AME se adapta a trabajos de prueba y medición de uso general de hasta 18GHz, BNC se adapta a bancos de pruebas de baja frecuencia de conexión rápida y trabajos de señal de video, el tipo N cubre tareas de estaciones base y exteriores de alta potencia, TNC agrega un acoplamiento roscado resistente a las vibraciones para plataformas móviles y aeroespaciales, y MMCX sirve conexiones internas compactas donde el espacio de la placa es limitado.

Un adaptador coaxial de RF cierra la brecha siempre que dos equipos o dos conjuntos de cables utilizan diferentes familias de conectores, diferentes géneros o diferentes estilos de montaje. En lugar de reemplazar un conjunto de cables o un instrumento conectorizado, un único adaptador restablece la compatibilidad en segundos. Las secciones siguientes cubren el rendimiento de cada familia de conectores, cómo se aplica normalmente un adaptador coaxial RF macho a hembra y dónde encaja un adaptador de brida de 4 orificios en un diseño de montaje en panel.

¡Qué Adaptador coaxial RF realmente lo hace

Un adaptador coaxial de RF es un cuerpo de conector corto y rígido que se utiliza para unir dos interfaces coaxiales que de otro modo no se acoplarían directamente. Podría cambiar el género del conector, cambiar la familia del conector, cambiar la interfaz de impedancia o simplemente extender la orientación del conector de recto a ángulo recto. Debido a que la ruta de la señal a través de un adaptador es extremadamente corta, un adaptador bien hecho agrega sólo una cantidad pequeña y predecible de pérdida de inserción y reflexión en comparación con el uso de un cable de reemplazo completo.

Un adaptador coaxial RF macho a hembra es la configuración más común que los ingenieros utilizan en un banco o en un kit de campo, ya que permite que un cable con terminación macho se conecte a otro dispositivo con terminación macho, o permite que un conector hembra acepte un cable con terminación hembra, sin necesidad de un conjunto de cables personalizado construido bajo pedido. Los cambiadores de género, los convertidores familiares y los adaptadores de ángulo recto constituyen juntos la mayor parte de los adaptadores utilizados en laboratorios de pruebas, instalaciones de telecomunicaciones y líneas de producción.

Comparación de familias de conectores AME, BNC, N, TNC y MMCX

Cada familia de conectores se diseñó en torno a un equilibrio diferente de cobertura de frecuencia, tamaño físico y método de acoplamiento. La siguiente tabla resume las diferencias prácticas que los ingenieros consideran al especificar un conector o un adaptador coaxial de RF entre familias.

Figura 1: Clasificaciones de frecuencia superior comúnmente referenciadas para conectores estándar de calidad comercial. Las versiones de precisión de las interfaces N y SMA pueden ampliarse aún más.

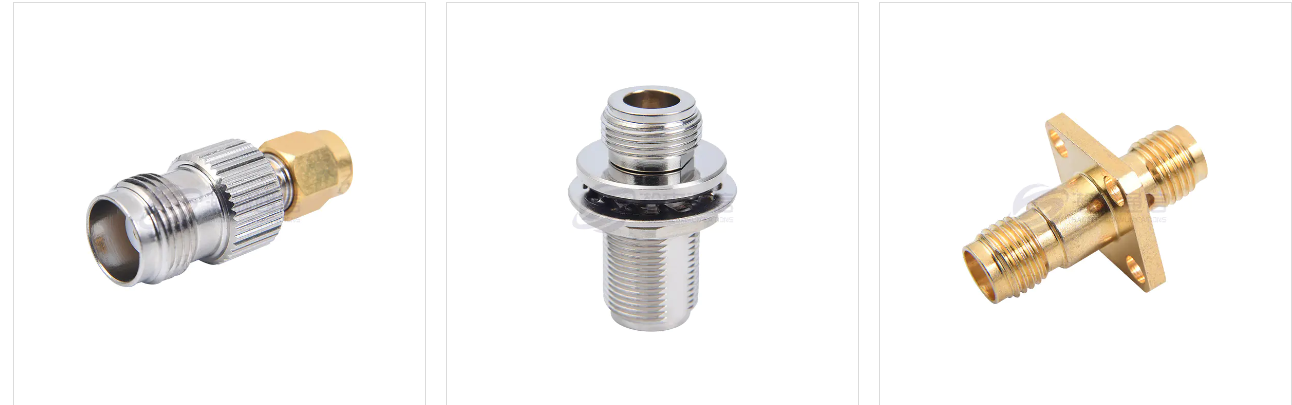

Conversiónes comunes de adaptadores coaxiales RF macho a hembra

La mayoría de los kits de campo y cajones de laboratorio llevan un conjunto básico de adaptadores de conversión que cubren la mayoría de situaciones de discrepancia. Saber qué combinación resuelve qué problema ahorra tiempo cuando un cable no encaja con un puerto de instrumento.

Adaptador SMA hembra a SMA macho

Se trata de un cambiador de género puro dentro de la misma familia de conectores, que se utiliza cuando es necesario unir dos cables con terminación macho o cuando un conector hembra debe presentar una interfaz macho. Es uno de los adaptadores más utilizados en cualquier configuración de prueba basada en SMA.

Adaptador SMA a BNC

Un adaptador SMA a BNC permite que un pequeño cable SMA roscado se conecte directamente a un equipo de mesa equipado con puertos BNC de bayoneta, una necesidad común al trasladar un módulo inalámbrico o una antena bajo prueba a instrumentos de laboratorio de uso general.

Adaptador SMA a N

Un adaptador SMA a N conecta equipos compactos terminados en SMA con líneas de alimentación de antena tipo N o hardware de estación base, lo cual es un requisito frecuente al conectar equipos de prueba portátiles o de mesa a infraestructura exterior.

Adaptador SMA a TNC

Un adaptador SMA a TNC es útil siempre que un dispositivo con un puerto TNC roscado, a menudo elegido por su resistencia a la vibración en vehículos o plataformas aéreas, necesita interactuar con módulos o cables de prueba terminados en SMA.

Adaptador SMA a MMCX

Un adaptador SMA a MMCX conecta pigtails MMCX internos compactos, comunes en módulos GPS e inalámbricos, a antenas externas terminadas en SMA o cables de prueba sin necesidad de volver a soldar la conexión del módulo.

Rendimiento de frecuencia y comportamiento de pérdida de inserción

Cada adaptador insertado en una ruta de señal agrega una pequeña cantidad de pérdida de inserción, y esa pérdida generalmente aumenta a medida que aumenta la frecuencia. Un adaptador de precisión bien hecho generalmente agrega menos de medio decibelio de pérdida incluso cerca de su frecuencia máxima nominal. , pero la cifra exacta depende en gran medida de la geometría del conector, la calidad del revestimiento y el ajuste mecánico entre las piezas coincidentes.

Figura 2: Tendencia de referencia general para la pérdida de inserción que aumenta con la frecuencia en un adaptador coaxial de RF de precisión típico.

La pérdida de retorno sigue un patrón relacionado, ya que las discontinuidades de impedancia en la interfaz de acoplamiento se vuelven proporcionalmente más significativas a medida que se acorta la longitud de onda. Esta es una de las razones por las que los conectores de precisión mantienen tolerancias mecánicas más estrictas que las piezas de calidad comercial clasificadas para la misma frecuencia nominal.

Diferencias en el manejo de energía entre los tipos de conectores

El tamaño físico impulsa el manejo de energía casi tanto como el rango de frecuencia, razón por la cual el conector más grande en esta comparación, el tipo N, también tiene la clasificación de potencia típica más alta. El diámetro del pasador central y el espaciado dieléctrico establecen cuánta corriente y voltaje puede transportar una interfaz antes de que el calentamiento o la formación de arcos se conviertan en una preocupación.

Figura 3: Cifras generales de potencia de referencia en un punto fijo de baja frecuencia. Las clasificaciones reales disminuyen a medida que aumenta la frecuencia y varían según el diseño de pieza específica.

Aplicaciones de panel y montaje del adaptador de brida de 4 orificios

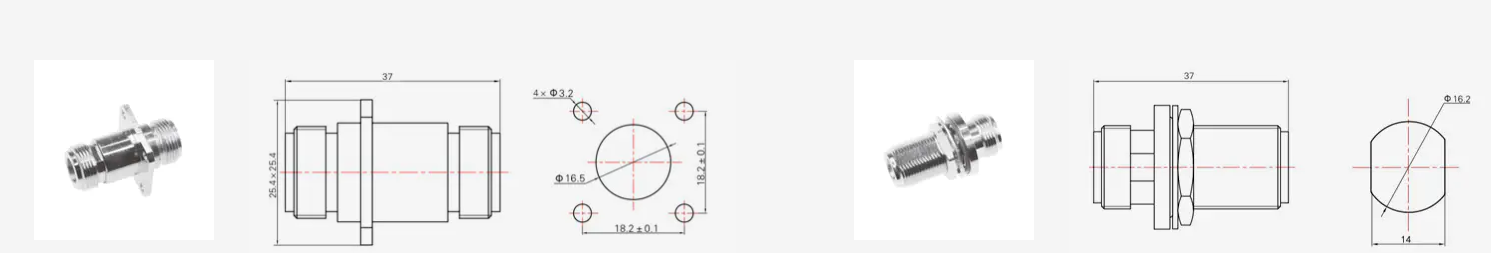

Un adaptador de brida de 4 orificios es un adaptador estilo mamparo o montaje en panel construido alrededor de una brida cuadrada o rectangular con cuatro orificios para tornillos, en lugar de una simple tuerca roscada. Este estilo de montaje proporciona un punto de fijación seguro y resistente a las vibraciones cuando un conector necesita pasar a través de una pared de gabinete de equipo, un gabinete de estación base o un mamparo de avión.

Por qué los ingenieros eligen un montaje con brida en lugar de una tuerca de mamparo

Un conector estilo tuerca de mamparo se basa en una única rosca central y una tuerca de bloqueo, que funciona bien para gabinetes generales pero puede girar ligeramente bajo ciclos de acoplamiento repetidos. Un adaptador de brida de 4 orificios distribuye la carga mecánica entre cuatro sujetadores, manteniendo el cuerpo del conector fijo en su lugar y reduciendo la tensión en el contacto interno durante los ciclos repetidos de conexión y desconexión del cable.

Aplicaciones típicas de montaje en brida

• Paneles pasantes de estación base y gabinete repetidor
• Conectores del panel frontal y posterior del equipo de prueba
• Conexiones de mamparas de recintos aeroespaciales y de defensa
• Carcasas para dispositivos médicos que requieren un puerto fijo y no giratorio

Los estilos de brida están disponibles en la mayoría de las familias de conectores, por lo que se puede especificar un adaptador de brida de 4 orificios en interfaces SMA, tipo N o TNC según la frecuencia y los requisitos de potencia del panel al que sirve.

Comparación de tipos SMA, BNC y N entre factores de selección prácticos

Cuando el rango de frecuencia por sí solo no decide la decisión, los ingenieros a menudo comparan la velocidad de conexión, la durabilidad mecánica y el espacio de montaje disponible. La siguiente comparación alinea los tipos SMA, BNC y N en cinco factores prácticos en una escala de referencia general.

Figura 4: Comparación relativa entre cinco factores prácticos en una escala general de referencia de ingeniería de cinco puntos.

BNC obtiene una buena puntuación en velocidad de conexión debido a su acción de bloqueo rápido de bayoneta, que se adapta a equipos que se conectan y desconectan con frecuencia en un banco. El tipo N cambia esa velocidad de conexión por un mayor manejo de potencia y una mayor resistencia a las vibraciones, razón por la cual sigue siendo la opción estándar para líneas de alimentación de antenas exteriores. SMA se encuentra en el medio, ofreciendo una amplia cobertura de frecuencia y un tamaño compacto a costa de un menor manejo de energía.

Consideraciones sobre materiales, revestimientos e intermodulación pasiva

El material del cuerpo del conector y la calidad del revestimiento afectan directamente tanto la durabilidad mecánica como el rendimiento eléctrico. Los cuerpos de latón con contactos centrales chapados en oro o plata siguen siendo la opción común en los adaptadores SMA, tipo N y TNC, ya que el chapado en oro resiste la oxidación en la superficie de contacto, mientras que el latón proporciona una base estable para ciclos de roscado repetidos.

En aplicaciones de repetidores y estaciones base de telecomunicaciones, el rendimiento de la intermodulación pasiva se convierte en una preocupación específica, ya que una conexión mecánica deficiente o un revestimiento inconsistente pueden generar productos de intermodulación no deseados que interfieran con los canales adyacentes. Los fabricantes que prestan servicios en este sector suelen probar los adaptadores terminados en un analizador de intermodulación pasivo junto con barridos de analizadores de red estándar antes de enviar las piezas al cliente.

Cuerpos de acero inoxidable versus cuerpos de latón

Los cuerpos de acero inoxidable añaden resistencia a la corrosión para implementaciones costeras o marinas y sitios de estaciones base al aire libre expuestos a la humedad y el aire salado, mientras que los cuerpos de latón siguen siendo la opción estándar para entornos interiores y de laboratorio en general donde el peso y el costo de mecanizado importan más que la resistencia extrema a la corrosión.

Trabajar con un fabricante o proveedor de adaptadores RF

Seleccionar un fabricante de adaptadores RF implica verificar más que el número de pieza en una hoja de datos. La capacidad de prueba, la consistencia del revestimiento y la capacidad de admitir solicitudes de adaptadores de RF personalizados determinan la confiabilidad con la que un proveedor puede cumplir con los requisitos de montaje, potencia y frecuencia de un proyecto específico.

Ningbo Hanson Communication Technology Co., Ltd. es un ejemplo de una fábrica de adaptadores de RF que opera sus propios talleres de mecanizado, galvanoplastia y ensamblaje en lugar de subcontratar las etapas de producción a proveedores separados. La empresa se centra en conectores coaxiales de RF, adaptadores, conjuntos de cables de alta frecuencia y conjuntos de cables de baja intermodulación, y trabaja con una red de proveedores estables para respaldar su producción interna. Los productos de este tipo de fabricante se utilizan habitualmente en estaciones base de comunicaciones, equipos aeroespaciales y carcasas de dispositivos médicos, sectores en los que el rendimiento eléctrico constante de cada pieza enviada es tan importante como el ajuste mecánico.

Al evaluar a un proveedor de adaptadores de RF, los ingenieros generalmente preguntan si la fábrica puede admitir programas de adaptadores de RF OEM creados en torno a un dibujo o muestra específica, si hay disponibles equipos de prueba internos, como un analizador de red o un probador de intermodulación pasiva, para la verificación de piezas terminadas, y cómo el proveedor maneja las solicitudes de adaptadores de RF personalizados que quedan fuera de una configuración de catálogo estándar. Un fabricante que gestiona sus propios talleres de mecanizado y enchapado suele estar mejor posicionado para mantener tolerancias estrictas en toda una serie de producción que uno que depende exclusivamente del procesamiento externo.

Mejores prácticas de instalación y torsión para adaptadores coaxiales de RF

Una técnica de instalación correcta protege tanto la calidad de la señal como la vida útil del conector, y la mayor parte del desgaste prematuro del conector se debe a que se omitió uno de los pasos siguientes durante el montaje.

1. Inspeccione la interfaz de acoplamiento en busca de suciedad, humedad o roscas dañadas antes de conectar cualquier adaptador.
2. Alinee el conector en línea recta antes de enroscarlo para evitar que se cruce la tuerca de acoplamiento.
3. Primero apriete manualmente los conectores roscados y luego aplique una llave dinamométrica calibrada cuando el tipo de conector especifique un valor de torsión.
4. Evite torcer el cable mientras lo aprieta, ya que el torque debe transferirse a través de la tuerca de acoplamiento en lugar de a través de la cubierta del cable.
5. Apoye el peso del cable cerca del conector en instalaciones fijas para evitar tensiones mecánicas continuas en la interfaz.
6. Guarde los adaptadores no utilizados con tapas protectoras en su lugar para mantener las superficies de contacto libres de polvo y humedad.

Los conectores tipo bayoneta, como el BNC, solo necesitan un movimiento de empuje y giro de un cuarto de vuelta, y forzar una acción de apriete roscado en una interfaz de bayoneta puede dañar las ranuras de bloqueo en lugar de mejorar la conexión.

Preguntas frecuentes

• P1: ¿Qué es un adaptador coaxial RF?

  R: Es un cuerpo de conector corto que se utiliza para unir dos interfaces coaxiales que difieren en género, familia de conectores u orientación, lo que permite conectar cables y equipos que no coinciden sin un conjunto de cables personalizado.

• P2: ¿Para qué se utiliza un adaptador coaxial RF macho a hembra?

  R: Convierte una interfaz macho en una interfaz hembra o al revés, comúnmente utilizada para unir dos cables con terminación macho o para darle a un conector hembra un punto de conexión macho utilizable.

• P3: ¿Qué es un adaptador de brida de 4 orificios?

  R: Es un adaptador de montaje en panel con una brida de cuatro tornillos en lugar de una sola tuerca roscada, lo que brinda un punto de fijación seguro y no giratorio para aplicaciones de pasamuros y gabinetes.

• P4: ¿Cuál es la diferencia entre los conectores SMA y BNC?

  R: SMA utiliza un pequeño acoplamiento roscado y cubre un rango de frecuencia más amplio, mientras que BNC utiliza un cierre de bayoneta rápido y es común en instrumentos de mesa que trabajan a frecuencias más bajas.

• P5: ¿Puedo conectar un cable SMA a una antena tipo N directamente?

  R: No directamente, ya que las dos familias de conectores difieren en tamaño y rosca, pero un adaptador SMA a N une las dos interfaces sin necesidad de un nuevo conjunto de cables.

• P6: ¿Para qué se utiliza un adaptador SMA a MMCX?

  R: Conecta un pigtail MMCX compacto, común en módulos GPS e inalámbricos, a una antena terminada en SMA o un cable de prueba sin volver a soldar la conexión del módulo.

• P7: ¿Es usted un fabricante directo o una empresa comercial?

  R: Ningbo Hanson Communication Technology Co., Ltd. opera sus propios talleres de mecanizado, galvanoplastia y ensamblaje, y produce y suministra sus propios productos de adaptadores y conectores RF.

• P8: ¿Qué productos pueden ofrecer?

  R: Los productos principales son conectores coaxiales de RF, adaptadores que incluyen adaptadores coaxiales de RF macho a hembra y configuraciones de adaptadores de brida de 4 orificios, ensambles de cables de alta frecuencia y ensambles de cables de baja intermodulación.

• P9: ¿Pueden fabricar adaptadores RF personalizados?

  R: Sí, las solicitudes de adaptadores RF personalizados y adaptadores RF OEM se desarrollan y producen de acuerdo con los dibujos o muestras del cliente.

• P10: ¿Cómo garantiza su empresa la calidad del producto?

  R: Cada proceso de producción incluye inspección en línea, y las piezas terminadas pasan por un proceso de inspección exhaustivo alineado con los requisitos del cliente, respaldado por un analizador de red interno y un equipo de prueba de intermodulación pasiva.

• P11: ¿Dónde exporta principalmente sus productos?

  R: Los productos se exportan a decenas de países, incluidos Estados Unidos, Alemania, Japón, España, Italia, Reino Unido, Corea del Sur, Australia y Canadá.

• P12: ¿Cuánto tiempo lleva recibir una respuesta después de enviar una consulta?

  R: Las consultas generalmente se responden dentro de las doce horas posteriores a su recepción.
