Adaptador RF versus conector RF: ¿Cuál es la diferencia?

Adaptador RF vs conector RF: la diferencia principal

Un conector RF termina un puerto de cable o equipo para completar una ruta de señal, mientras que un Adaptador coaxial RF une dos conectores de diferentes tipos, géneros o estándares de interfaz sin que haya un cable entre ellos. En resumen, un conector finaliza una ruta de señal y un adaptador coaxial salva un desajuste entre dos conectores existentes.

Esta distinción es más importante cuando un proyecto involucra hardware mixto. Un banco de pruebas podría usar puertos AME en equipos de medición emparejados con cableado tipo N en el dispositivo bajo prueba, y un adaptador coaxial RF es lo que cierra esa brecha sin reconstruir ninguno de los cables. Los conectores, por otro lado, se eligen en la etapa de diseño para que coincidan con un cable, puerto o estilo de montaje específico desde el principio.

Índice de uso ilustrativo sobre 100 en sectores comunes que dependen de adaptadores y conectores coaxiales de RF

Qué hace un conector RF en una ruta de señal

Un conector RF se conecta al extremo de un cable o directamente al puerto de un equipo, formando el vínculo físico y eléctrico que mantiene una señal en movimiento con una pérdida mínima. Las series comunes incluyen BNC, TNC, tipo N, SMA y 7/16 DIN, cada una construida alrededor de un tamaño de clavija, patrón de rosca y clasificación de impedancia específicos, como el estándar de adaptador coaxial de RF de 50 ohmios ampliamente utilizado que se encuentra en la mayoría de los equipos de comunicación y prueba.

Por qué las series de conectores no son intercambiables

Cada serie de conectores está construida según una especificación mecánica y eléctrica fija, lo que significa que un puerto SMA no puede acoplarse directamente con un extremo de cable tipo N sin un adaptador intermedio. El rango de frecuencia es una de las diferencias más claras entre series, ya que las geometrías de pines más pequeñas generalmente admiten señales de mayor frecuencia con menor pérdida.

Rango de frecuencia superior aproximado en gigahercios para series de conectores comunes utilizados en sistemas de RF

Qué hace diferente un adaptador coaxial RF

Un adaptador coaxial RF es un componente corto y sin cables diseñado para unir dos interfaces de conectores que no coinciden. Podría convertir una serie de conectores a otra, cambiar un género de macho a hembra o cambiar una interfaz recta a un formato de montaje en ángulo recto o brida. Como no lleva ningún cable propio, un adaptador coaxial suele ser la forma más rápida de resolver una discrepancia en la interfaz descubierta durante la instalación o las pruebas.

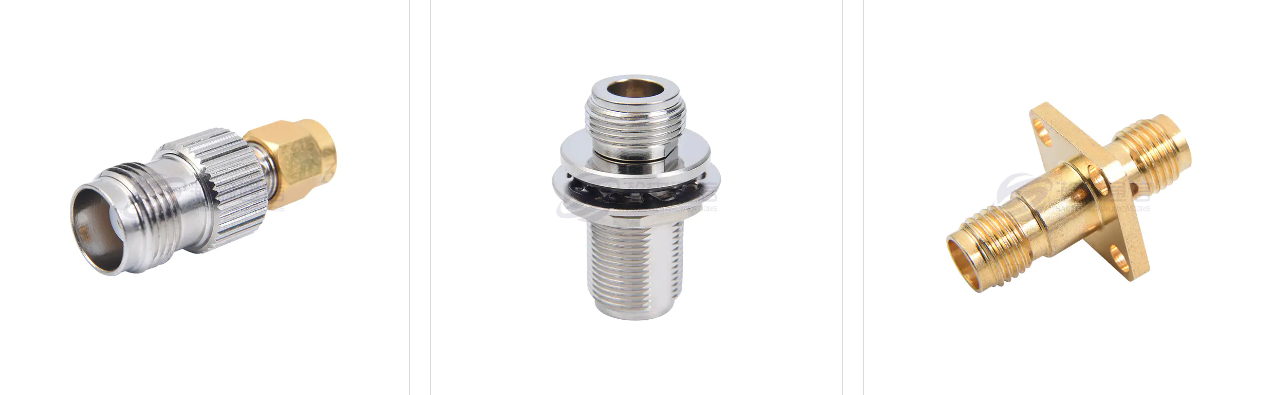

Configuraciones de adaptadores comunes

Adaptadores de conversión en serie que cambian un conector estándar a otro, como tipo N a SMA
Adaptadores de cambio de género que cambian de macho a hembra o de hembra a hembra para una serie determinada
Adaptadores en ángulo recto que redirigen el enrutamiento de cables en gabinetes de equipos estrechos
Estilos de adaptadores coaxiales de montaje en brida que se atornillan directamente al panel de un equipo para un punto de conexión fijo

Los compradores que trabajan en líneas de alimentación de antena a menudo especifican un adaptador coaxial de RF para sistemas de antena donde una conexión de panel fijo debe cumplir con un estándar de cable separado, mientras que los entornos de laboratorio frecuentemente requieren un adaptador de RF para equipos de prueba de microondas donde la precisión y la baja pérdida de inserción son importantes.

Configuraciones y usos del adaptador coaxial RF macho a hembra

El género del conector se refiere a si un conector tiene una clavija central expuesta, conocida como macho, o un conector hembra, conocido como hembra. un Adaptador coaxial RF macho a hembra invierte el género en un extremo de una conexión sin necesidad de un cable nuevo, lo que lo convierte en uno de los tipos de adaptador más solicitados en trabajos de instalación y reparación.

Cuando un adaptador de cambio de género resuelve un desajuste

Esta configuración surge con mayor frecuencia cuando dos cables terminan en conectores macho y necesitan unirse directamente, o cuando el género de un cable no coincide con el puerto del equipo al que necesita conectarse. En lugar de reemplazar un conjunto de cables, un técnico puede insertar un pequeño adaptador y completar la conexión en el sitio.

Formatoos comunes de adaptadores coaxiales RF macho a hembra y dónde se aplica normalmente cada uno
Format	Cambio de interfaz	Aplicación típica
Heterosexual de hombre a mujer	Misma serie, solo género	Unión de dos cables con terminación macho
Macho a hembra en ángulo recto	Misma serie, género y ángulo.	Cajas herméticas con espacio libre para cables limitado
Serie cruzada macho a hembra	Serie y género combinados	Equipos mixtos construidos según diferentes estándares

Para comparar en qué se diferencia un adaptador coaxial RF de un conector y un conjunto de cable completo en cuanto a cualidades prácticas, el siguiente cuadro de radar alinea los tres en términos de continuidad de la ruta de la señal, flexibilidad de la interfaz, simplicidad de instalación, durabilidad mecánica y cobertura del rango de frecuencia.

Escala de comparación de cero a diez para conectores RF, adaptadores coaxiales RF y conjuntos de cables entre prioridades comunes

Adaptador de brida de 4 orificios: aplicaciones de montaje en panel

A Adaptador de brida de 4 orificios utiliza cuatro orificios de montaje dispuestos alrededor del cuerpo del conector para que pueda atornillarse directamente a un panel o mamparo del equipo. Esto crea un punto de conexión fijo y resistente a las vibraciones en lugar de una junta de cable flotante, lo cual es importante en equipos que experimentan movimientos regulares, cambios de temperatura o exposición al aire libre.

Dónde se utiliza normalmente este estilo de montaje

Los equipos de estaciones base, paneles aeroespaciales y bastidores de equipos de prueba suelen utilizar un adaptador de brida de 4 orificios porque el patrón de pernos mantiene el conector alineado bajo ciclos repetidos de conexión y desconexión del cable. El espaciado de los pernos está estandarizado dentro de una serie de conectores determinada, por lo que se pueden planificar los recortes del panel antes de que llegue el hardware al sitio. Este estilo de brida se combina frecuentemente con interfaces tipo N y 7/16 DIN en construcciones de estaciones base, y con interfaces SMA o TNC en paneles de prueba y medición más pequeños.

Planificación de un corte de panel alrededor de un adaptador de brida

El espesor del panel y el espacio entre los orificios de los pernos deben coincidir con la especificación de la brida antes de la instalación, ya que un corte que no coincide puede dejar el conector en ángulo o incapaz de asentarse completamente contra la superficie del panel. Confirmar estas dimensiones con un proveedor antes de cortar un panel evita tener que volver a trabajar más adelante en el programa de instalación.

Comparación de adaptadores coaxiales de RF, conectores de RF y conjuntos de cables

Estos tres componentes a menudo se agrupan, aunque cada uno desempeña un papel distinto dentro de la ruta de una señal. La siguiente tabla muestra su función principal y su caso de uso típico.

Comparación general de conectores RF, adaptadores coaxiales RF y conjuntos de cables dentro de una ruta de señal típica
Componente	Función primaria	Caso de uso típico	Cable requerido
Conector RF	Termina un cable o puerto para completar una ruta de señal	Extremos de cables, puertos de equipos, terminales de antena.	Adjunto directamente
Adaptador coaxial RF	Une dos tipos de conectores no coincidentes sin cable	Conversión de interfaz entre diferentes estándares.	No
Conjunto de cables	Lleva una señal entre dos puntos separados.	Recorridos de larga distancia y enlaces a estaciones base	si

Cómo elegir entre un adaptador y un conector para un proyecto

La mayoría de las decisiones de abastecimiento se reducen a si la discrepancia en la interfaz ya existe o si un sistema se está diseñando desde cero. Los siguientes puntos ayudan a separar las dos situaciones.

Si un cable ya termina en un tipo de conector y el equipo usa otro, un adaptador coaxial RF cierra ese espacio directamente
Si se está construyendo un nuevo conjunto de cables, se debe seleccionar el conector para que coincida con el puerto del equipo desde el principio.
Para equipos montados en panel, un adaptador de brida de 4 orificios mantiene la interfaz fija mientras los cables permanecen extraíbles.
Para trabajos de alta frecuencia, como una aplicación de adaptador de RF de alta frecuencia, hacer coincidir la impedancia y la serie de conectores es más importante que para configuraciones de prueba de baja frecuencia.

La frecuencia y la impedancia siguen siendo lo primero

Independientemente de si el componente es un adaptador o un conector, la impedancia y la frecuencia nominal siguen siendo el punto de partida para cualquier selección. La mayoría de los sistemas de prueba y comunicación están estandarizados con una impedancia de 50 ohmios, por lo que confirmar que un adaptador de RF para equipos de prueba de microondas o un adaptador de RF para equipos de comunicación 5G coincide con la impedancia del resto del sistema evita problemas de reflexión y pérdida de señal más adelante en la configuración.

Obtener un adaptador coaxial RF de un fabricante

Los compradores que trabajan con un proveedor de adaptadores coaxiales de RF suelen buscar series de conectores consistentes, configuraciones de montaje y género flexibles, y soporte para construcciones específicas del proyecto. El abastecimiento de un fabricante de adaptadores coaxiales de RF personalizados resulta especialmente útil cuando un proyecto necesita una configuración que no se incluye en los listados del catálogo estándar, como un patrón de pernos de brida específico o una conversión en serie poco común.

Ningbo Hanson Communication Technology Co., Ltd. es un fabricante de adaptadores coaxiales RF macho a hembra de China y una fábrica mayorista de adaptadores de brida de 4 orificios, con más de 30 años de experiencia en conectores, adaptadores y conjuntos de cables coaxiales RF. La empresa opera su propio taller de mecanizado, taller de galvanoplastia y taller de ensamblaje, respaldado por una red de proveedores estables. Los productos principales incluyen conectores coaxiales de RF, adaptadores, conjuntos de cables de alta frecuencia y conjuntos de cables de baja intermodulación, junto con construcciones personalizadas para requisitos específicos del proyecto. Estos productos sirven para aplicaciones aeroespaciales, de estaciones base de comunicaciones y de equipos médicos, entre otros campos técnicos.

La demanda de adaptadores coaxiales de RF tiende a seguir la actividad de desarrollo de la red en lugar de permanecer estable durante todo el año, particularmente alrededor de los ciclos de implementación de infraestructura 5G. El siguiente gráfico de líneas refleja un patrón de demanda general basado en el flujo de pedidos típico vinculado a la reciente actividad de expansión de la red.

Índice de demanda relativa a lo largo de doce meses, que refleja un patrón general vinculado a la actividad de implementación de la red.

Consideraciones prácticas al adquirir adaptadores coaxiales de RF personalizados

Unas pocas comprobaciones tienden a facilitar las decisiones de abastecimiento, ya sea que el pedido sea una configuración única o un acuerdo de suministro continuo.

1

Confirme la serie exacta de conectores en ambos lados de la interfaz, ya que conectores visualmente similares de diferentes series rara vez son compatibles sin un adaptador.

2

Haga coincidir la impedancia en toda la ruta de la señal, manteniendo un adaptador coaxial de rf de 50 ohmios emparejado con equipos construidos con el mismo estándar.

3

Especifique claramente el género y el estilo de montaje, particularmente para un pedido de adaptador de brida de 4 orificios donde el patrón de pernos y el grosor del panel afectan el ajuste.

4

Comparta el rango de frecuencia previsto desde el principio, ya que los componentes clasificados para uso de frecuencias más bajas pueden no funcionar bien en aplicaciones de adaptadores de RF de alta frecuencia.

Trabajar con un proveedor en construcciones personalizadas

Compartir dibujos, muestras de referencia o números de piezas de conectores existentes en las primeras etapas del proceso de abastecimiento ayuda al fabricante a confirmar la compatibilidad antes de que comience la producción, lo que reduce la posibilidad de que llegue al sitio una configuración que no coincida.

Preguntas frecuentes

¿Cuál es la diferencia entre un adaptador RF y un conector RF?

Un adaptador coaxial RF une dos conectores que no coinciden sin un cable, mientras que un conector RF termina un cable o puerto para completar una ruta de señal.

¿Qué hace un adaptador coaxial RF macho a hembra?

Un adaptador coaxial RF macho a hembra invierte el género del conector en un extremo de una conexión, lo que permite que dos cables con terminación macho se unan sin un nuevo conjunto de cables.

¿Para qué se utiliza un adaptador de brida de 4 orificios?

Un adaptador de brida de 4 orificios se atornilla a un panel de equipo usando cuatro orificios de montaje, creando un punto de conexión fijo para la estación base y la construcción de equipos de prueba.

¿Se pueden personalizar los adaptadores coaxiales de RF para aplicaciones específicas?

Un fabricante de adaptadores coaxiales de RF personalizados normalmente puede ajustar la serie, el género y el estilo de montaje según los dibujos del proyecto o las muestras de referencia.

¿Qué cantidades de pedido suelen admitir los fabricantes de adaptadores coaxiales de RF?

Al trabajar con un fabricante de adaptadores de RF en el que confían los compradores de China, las cantidades de los pedidos a menudo se ajustan en función de la complejidad de las piezas y la disponibilidad de materiales para cada configuración.

¿Cómo verifican los fabricantes la calidad del adaptador coaxial RF antes del envío?

Los controles generalmente abarcan la inspección del material entrante, controles de producción en proceso y una etapa de inspección final antes de empacar las piezas para su envío.
