¿Qué es un conector herméticamente sellado y por qué es importante?

Respuesta rápida: ¿Qué es un conector herméticamente sellado?

A conector herméticamente sellado es un conector construido con un sello permanente de vidrio a metal o vidrio sinterizado alrededor de sus contactos, lo que crea una barrera hermética que evita que la humedad, el gas y los contaminantes entren en una carcasa sellada. Esto es importante en la electrónica de alta confiabilidad porque sistemas como equipos aeroespaciales, satélites, estaciones base de comunicaciones, electrónica submarina y dispositivos médicos a menudo dependen del mantenimiento de una atmósfera interna estable, e incluso una ruta de fuga muy pequeña puede provocar corrosión, degradación de la señal o falla total durante la vida útil del producto.

En el centro de este método de sellado está el Aislador sellado sinterizado de vidrio RF , un cuerpo aislante de vidrio fundido que aísla eléctricamente el pin de contacto central y forma el sello físico contra la capa exterior. Las secciones siguientes explican cómo funciona, dónde se aplica y cómo se compara con los conectores estándar no herméticos.

Un conector hermético se basa en un sello de vidrio fundido o vitrocerámica en lugar de una junta de elastómero.
El aislador sellado de vidrio sinterizado RF proporciona aislamiento eléctrico y sellado hermético al gas en un solo componente.
Los conectores herméticos se especifican comúnmente para recintos al vacío, presurizados o sellados ambientalmente.
Los conectores estándar suelen depender de sellos más blandos que se adaptan mejor a entornos cotidianos y no extremos.

Cómo funciona un conector sellado herméticamente

En un conector típico herméticamente sellado, la clavija de contacto central pasa a través de un aislante de vidrio o vitrocerámica que se fusiona directamente a la carcasa metálica mediante calor durante la fabricación. A medida que el vidrio se enfría, forma una unión continua y sin huecos tanto con el pasador como con el cuerpo metálico circundante, lo que a menudo se describe como una Conector sellado de vidrio a metal. construcción. A diferencia de una junta de caucho o silicona, este sello de vidrio fundido no depende de la compresión o la elasticidad para mantener su sello, lo cual es una de las razones por las que los sellos herméticos tienden a resistir largos períodos de servicio y grandes cambios de temperatura.

Debido a que el vidrio se sinteriza, o se funde bajo calor controlado, en una estructura densa y no porosa, el aislante resultante resiste la penetración de gas y humedad mucho más eficazmente que el típico aislamiento de polímero utilizado en conectores estándar. Este proceso de sinterización también es la razón por la que la industria se refiere con frecuencia a este componente como aislador sellado sinterizado de vidrio de RF cuando se utiliza específicamente dentro de conectores herméticos coaxiales de RF.

Elementos centrales del mecanismo de sellado

Una carcasa o carcasa de metal que forma el límite exterior del sello.
Un pasador de contacto central que pasa a través del aislante de vidrio.
Un cuerpo de vidrio fundido o vitrocerámica que une el pasador al armazón.
Una unión soldada que une el inserto sellado al cuerpo del conector o a la pared de la carcasa.

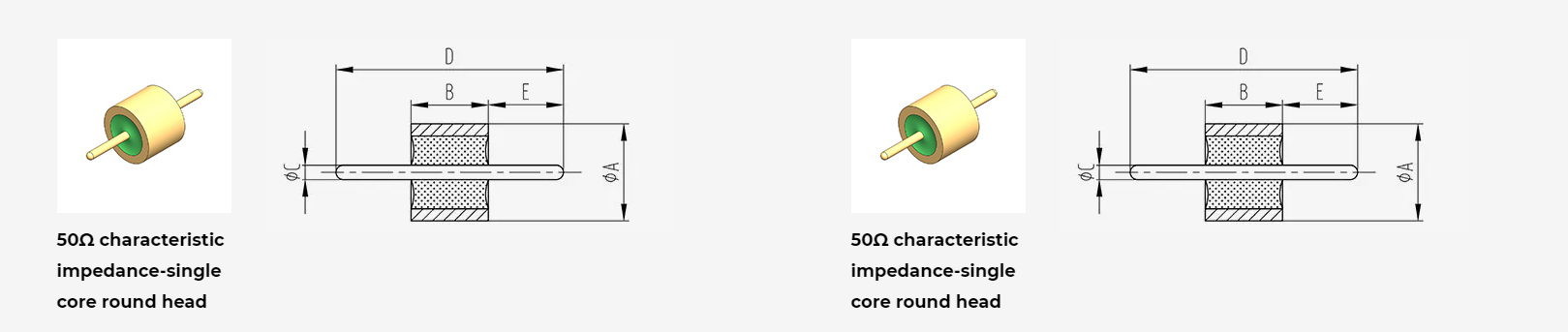

¿Qué es un aislador sellado sinterizado de vidrio RF?

un Aislador sellado sinterizado de vidrio RF es el componente de vidrio fundido dentro de un conector hermético de RF que separa el conductor central de la cubierta exterior y al mismo tiempo forma un sello hermético al gas. Durante la fabricación, se colocan polvo de vidrio o anillos de vidrio preformados alrededor del pasador central dentro de la carcasa del conector, luego se calientan hasta que el vidrio se derrita y se fusione tanto con la clavija como con la carcasa, formando una única estructura sólida aislante y sellante una vez que se enfría.

Debido a que este componente debe mantener un espacio dieléctrico controlado para el rendimiento de radiofrecuencia y al mismo tiempo mantener un sello hermético, a veces se comercializa bajo términos relacionados como conector RF sellado de vidrio aislamiento o simplemente un inserto hermético de vidrio. La geometría del aislador, la composición del vidrio y el diámetro del pasador influyen en el control de la impedancia, razón por la cual los componentes herméticos de RF generalmente se diseñan y prueban como un sistema eléctrico y mecánico combinado en lugar de como piezas separadas.

Por qué se elige el vidrio frente a otros materiales aislantes

El vidrio forma un sello continuo y no poroso cuando se fusiona correctamente con el metal.
El vidrio mantiene propiedades dieléctricas estables en un amplio rango de temperaturas
Los sellos de vidrio a metal no dependen de la compresión, por lo que son menos propensos a relajarse con el tiempo.
El vidrio sinterizado admite el estricto control dimensional necesario para una impedancia de RF constante

Conector hermético versus estándar: tabla comparativa de características

La siguiente tabla describe las diferencias generales entre los conectores sellados herméticamente y los conectores estándar no herméticos. El rendimiento real depende del diseño, los materiales y las pruebas específicos aplicados por el fabricante.

Comparación general de las características típicas del conector herméticamente sellado y del conector estándar.
Característica	Conector herméticamente sellado	Conector estándar
Método de sellado	Sello de vidrio fundido o vitrocerámica	Junta de elastómero o junta tórica
Resistencia al gas y la humedad	Sello muy alto y hermético al gas.	Moderado, depende del estado de la junta
Compatibilidad con vacío	Muy adecuado para entornos de vacío.	Limitado, el sello puede degradarse bajo el vacío.
Rango de temperatura	Amplio y estable en todos los extremos	Más estrecho, limitado por el material de la junta.
Aplicaciones típicas	Aeroespacial, satélites, dispositivos médicos, estaciones base de RF	Electrónica general para interiores y exteriores ligeros.
Estabilidad del sello a largo plazo	Generalmente estable, sin relajación por compresión.	Puede disminuir a medida que el material de la junta envejece

Rendimiento de sellado comparado

El siguiente cuadro presenta una comparación relativa e ilustrativa de conectores herméticamente sellados con conectores estándar en cuatro factores de rendimiento comúnmente discutidos.

Los conectores herméticamente sellados tienden a obtener una puntuación alta en los cuatro factores, en gran parte porque el sello de vidrio fundido no depende de la compresión continua para permanecer hermético al gas. Los conectores estándar aún pueden funcionar bien en entornos de uso general, pero su rendimiento de sellado está más estrechamente relacionado con el estado de la junta, el torque de instalación y la exposición ambiental a lo largo del tiempo.

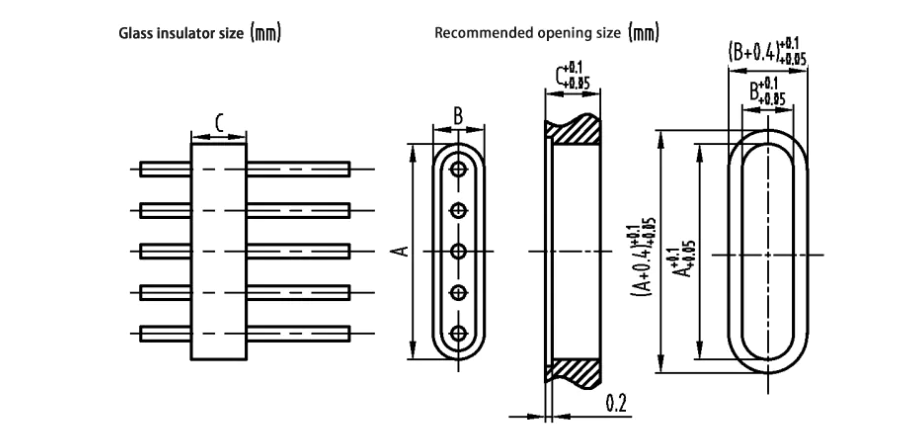

Estructura del conector hermético explicada

La siguiente ilustración describe el diseño estructural general de un conector de RF herméticamente sellado típico y muestra cómo se relacionan entre sí la carcasa exterior, el sello de vidrio y el pasador central.

Lectura del diseño del conector hermético

En este diseño, la carcasa metálica forma el límite exterior del conjunto sellado, mientras que el sello de vidrio sinterizado se ubica dentro de la carcasa, uniéndose directamente tanto a la carcasa como al pasador de contacto central. La brida de montaje permite soldar o soldar el conector en una pared o mamparo de la carcasa, y el extremo coincidente proporciona la interfaz RF para conectar un conjunto de cables. Este es el mismo arreglo básico usado en un conector pasante RF hermético , donde el objetivo es pasar una señal de RF a través de una pared sellada sin romper la barrera hermética al gas.

Dónde se utilizan conectores herméticamente sellados

Los conectores herméticamente sellados aparecen con mayor frecuencia en sistemas donde se requiere una atmósfera interna controlada, vacío o una larga vida útil sin supervisión. El siguiente gráfico de columnas ilustra un patrón de uso general no exacto en sectores comunes.

un Conector hermético RF se especifica con frecuencia en sistemas aeroespaciales y satelitales, donde los componentes deben sobrevivir a la vibración del lanzamiento, la exposición al vacío y los ciclos térmicos extremos sin una falla funcional. Las estaciones base de comunicación y la infraestructura de RF también dependen de conectores herméticos para proteger las rutas de RF sensibles del ingreso de humedad en gabinetes exteriores, mientras que los equipos médicos utilizan principios de sellado similares para proteger los componentes electrónicos sensibles dentro de carcasas cerradas. Los sistemas de defensa y los equipos submarinos o de petróleo y gas completan las áreas de aplicación comunes, las cuales dependen de la integridad del sello a largo plazo en entornos exigentes.

Consideraciones de confiabilidad y desempeño ambiental

Las temperaturas extremas son uno de los factores de estrés más comunes utilizados para evaluar el rendimiento del sellado del conector. El siguiente gráfico de líneas muestra una tendencia general sobre cómo el rendimiento del sellado tiende a cambiar en un amplio rango de temperaturas de funcionamiento.

Un conector herméticamente sellado tiende a mantener un rendimiento relativamente estable en un amplio rango de temperaturas de funcionamiento, ya que el sello de vidrio fundido no depende de la recuperación elástica como lo hace una junta de goma. Los conectores estándar pueden funcionar bien dentro de rangos de temperatura moderados, pero a menudo muestran una disminución más pronunciada en el rendimiento del sellado a medida que las condiciones avanzan hacia temperaturas extremas.

Comparación multifactorial

El siguiente cuadro de radar reúne varios factores de confiabilidad a la vez, comparando la resistencia a la humedad, la compatibilidad con el vacío, la estabilidad de la temperatura, la resistencia a las vibraciones, la confiabilidad a largo plazo y la consistencia de la señal de RF.

En la mayoría de estos factores, los conectores herméticamente sellados tienden a tener una ventaja, particularmente en cuanto a resistencia a la humedad, compatibilidad con el vacío y confiabilidad a largo plazo. Los conectores estándar aún pueden ser una opción razonable para entornos menos exigentes donde no se requiere un rendimiento de sellado adicional para la aplicación.

Descripción general del proceso de fabricación

Si bien los pasos exactos del proceso varían según el fabricante y el diseño del conector, la mayoría de los sellos herméticos de vidrio a metal siguen una secuencia muy similar durante la producción.

La carcasa metálica, el pasador central y el material de vidrio se preparan y limpian según las tolerancias requeridas.
Se coloca polvo de vidrio, una preforma de vidrio o un anillo de vidrio alrededor del pasador dentro de la carcasa.
El conjunto se calienta en un ciclo de horno controlado hasta que el vidrio se fusiona tanto con el pasador como con la carcasa.
El conjunto se enfría en condiciones controladas para reducir la tensión en la interfaz de vidrio y metal.
Se prueba la hermeticidad del inserto sellado, generalmente utilizando un método de detección de fugas de helio, junto con verificaciones de rendimiento eléctrico y de RF.
El inserto hermético terminado se suelda o se integra de otro modo en el conector final o en la carcasa de paso.

Este enfoque general se aplica ya sea que el producto final sea un simple conector sellado de vidrio a metal para un paso básico o un conector hermético personalizado más complejo diseñado para una interfaz de RF y una configuración de montaje específicas.

Cómo elegir un conector sellado herméticamente para su aplicación

Los siguientes pasos describen una forma práctica de abordar la selección de conectores para un sistema o gabinete específico.

Identifique el entorno operativo, incluido el rango de temperatura, las condiciones de presión y si se espera exposición al vacío.
Confirme los requisitos de rendimiento eléctrico o de RF, incluida la impedancia, el rango de frecuencia y el tipo de señal.
Revise la configuración de montaje necesaria, como un pasamuros, un montaje en panel o un cuerpo de conector en línea.
Analice el número de pines, el espacio entre contactos y el tamaño de la carcasa con el fabricante para hacer coincidir el conector con el espacio disponible.
Pregunte acerca de los métodos de prueba de hermeticidad utilizados durante la producción, como la detección de fugas de helio, para comprender cómo se verifica el rendimiento del sellado.
Considere si se necesita un diseño de conector hermético personalizado para que coincida con una carcasa existente o una interfaz de RF inusual.

Acerca de Ningbo Hanson Communication Technology Co., Ltd.

Ningbo Hanson Communication Technology Co., Ltd. es una fabricante de conectores herméticamente sellados Con sede en China, especializada en la producción, procesamiento y comercialización de componentes de comunicación. La empresa tiene más de 30 años de experiencia combinada en conectores, adaptadores y conjuntos de cables coaxiales de RF, respaldada por su propio taller de mecanizado, taller de galvanoplastia y taller de ensamblaje, junto con un grupo de proveedores establecidos.

Los productos principales incluyen conectores coaxiales de RF, adaptadores, conjuntos de cables de alta frecuencia y conjuntos de cables de baja intermodulación, junto con una capacidad dedicada como productor de aisladores sellados sinterizados de vidrio RF para aplicaciones herméticas y de paso de RF. La empresa también ofrece servicios de diseño de conectores herméticos personalizados para ayudar a los clientes a cumplir con requisitos específicos de montaje, configuración de pines e interfaz de RF. Los productos de Ningbo Hanson Communication Technology Co., Ltd. se utilizan en la industria aeroespacial, estaciones base de comunicaciones, equipos médicos y otros campos de alta tecnología, con el respaldo de un equipo de ingeniería centrado en la mejora continua de los procesos.

Preguntas frecuentes

Preguntas comunes formuladas por ingenieros y compradores sobre conectores sellados herméticamente.
P1: ¿Qué es un conector herméticamente sellado? Un conector herméticamente sellado es un conector construido con un sello de vidrio fundido o vitrocerámica alrededor de sus contactos, formando una barrera hermética que evita que la humedad y el gas entren en una carcasa sellada.	P2: ¿Cómo funciona un conector hermético? El pasador central pasa a través de un aislante de vidrio que se fusiona con la carcasa metálica durante la fabricación, creando un sello sólido y no poroso que no depende de la compresión para permanecer hermético al gas.
P3: ¿Para qué se utilizan los conectores herméticos? Se utilizan en aplicaciones que requieren una atmósfera interna controlada o integridad del sello a largo plazo, incluidos sistemas aeroespaciales, satélites, estaciones base de comunicaciones y equipos médicos.	P4: ¿Por qué utilizar conectores sellados de vidrio? Los conectores sellados de vidrio resisten la humedad y la penetración de gases de manera más efectiva que los diseños basados en juntas y tienden a mantener un rendimiento estable en amplios rangos de temperatura.
P5: ¿Qué es la tecnología de sellado de vidrio a metal? El sellado de vidrio a metal es un proceso de fabricación en el que el vidrio se funde bajo calor directamente a un pasador y una carcasa de metal, formando un sello aislante permanente y hermético.	P6: ¿Qué es el sellado hermético por RF? El sellado hermético de RF se refiere al sellado de vidrio a metal aplicado específicamente a conectores coaxiales de RF, donde el aislador sellado también debe mantener una impedancia controlada para el rendimiento de la señal.
P7: Diferencia entre conectores herméticos y estándar Un conector hermético utiliza un sello de vidrio fundido para un rendimiento hermético al gas, mientras que un conector estándar suele utilizar una junta de elastómero que es más adecuada para entornos de uso general.	P8: ¿Cómo se fabrican los pasamuros herméticos? Los pasamuros herméticos se fabrican fusionando vidrio alrededor de un pasador central dentro de una carcasa de metal bajo calor controlado y luego probando la hermeticidad y el rendimiento eléctrico de la pieza terminada.
