¿Cuál es la función de un adaptador coaxial RF?

En los sistemas de radiofrecuencia (RF), la estabilidad y consistencia de la transmisión de la señal son cruciales. Ya sean equipos de comunicación, instrumentos de prueba, sistemas de transmisión inalámbrica o plataformas de medición de RF de laboratorio, todos dependen de varios conectores coaxiales. Sin embargo, en la ingeniería práctica, diferentes dispositivos suelen utilizar diferentes tipos de interfaz, lo que requiere un componente clave que pueda conectar, convertir y mantener la calidad de la señal: el Adaptador coaxial RF . Entonces, ¿cuál es exactamente la función de un adaptador coaxial de RF? ¿Qué papel juega en un sistema de RF?

1. Funciones básicas de un Adaptador coaxial RF
La función principal de un adaptador coaxial RF es permitir una conversión y conexión confiable entre diferentes tipos de conectores RF. Por ejemplo, algunos instrumentos utilizan interfaces tipo N, mientras que el dispositivo utiliza interfaces SMA; en tales casos, se necesita un adaptador RF N a SMA para permitir una interconexión perfecta.

Los métodos de conexión comunes incluyen:

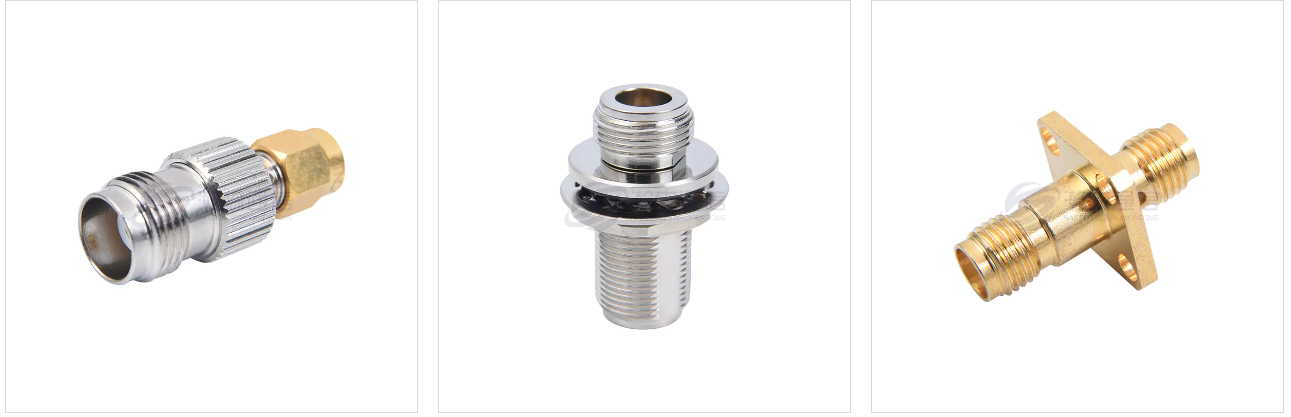

Adaptación entre diferentes tipos de interfaces: como SMA-N, BNC-TNC, SMA-UHF, etc.
Adaptación entre diferentes tipos de interfaces: como SMA hembra a SMA hembra, SMA macho a SMA macho, etc.
Conexión entre interfaces de precisión y estándar: cumplimiento de los requisitos de medición de alta frecuencia.

Esta flexibilidad mejora significativamente la compatibilidad del sistema, eliminando la necesidad de reemplazar todo el cableado o los puertos, lo que reduce los costos y aumenta la eficiencia.

2. Garantizar una transmisión de señal de RF estable
Mucha gente cree erróneamente que un adaptador es simplemente un "conector físico", pero en realidad sus características eléctricas tienen un impacto significativo en la calidad de la señal del sistema. Los adaptadores RF de alta calidad pueden:

(1) Mantener una impedancia característica constante
La mayoría de los sistemas de RF utilizan una impedancia característica de 50 ohmios. Si la impedancia del adaptador no coincide, provocará una mayor reflexión y un VSWR más alto, lo que afectará la integridad de la señal.

(2) Reducir la pérdida de inserción
Los adaptadores de alta calidad suelen tener una pérdida de inserción extremadamente baja, lo que minimiza la atenuación de la señal durante la transmisión de alta frecuencia.

(3) Mantenimiento de la capacidad de transmisión de banda ancha
Los adaptadores coaxiales de RF normalmente admiten señales de CC a varios GHz, decenas de GHz o incluso frecuencias más altas, lo cual es especialmente importante para escenarios de pruebas de microondas.

Por lo tanto, un buen adaptador de RF no sólo completa la conexión sino que también garantiza una transmisión de señal precisa y estable.

3. Mejorar la flexibilidad y la capacidad de expansión
Los instrumentos de prueba de RF, como analizadores de espectro, analizadores de red y medidores de potencia, emplean varios tipos de puertos. Los adaptadores coaxiales de RF permiten a los ingenieros:
Convierta rápidamente interfaces, reduciendo el tiempo de preparación;
Conecte más fácilmente sondas, cargas, componentes de calibración y otros equipos críticos;
Configure de manera flexible rutas de conexión en escenarios de prueba complejos;
Evite el desgaste causado por los frecuentes reemplazos de cables o conectores.
Para los probadores de laboratorio, los adaptadores de RF son herramientas casi indispensables; Las pruebas eficientes son imposibles sin ellos.

4. Reducir el desgaste del equipo y proteger la vida útil del conector
Muchos instrumentos de prueba de alta gama tienen puertos RF extremadamente costosos y la conexión y desconexión frecuente pueden provocar desgaste. El uso de adaptadores coaxiales de RF actúa como una "interfaz protectora", concentrando el desgaste en el adaptador más económico en lugar del costoso puerto del dispositivo.

Por ejemplo:
Instalación de adaptadores SMA en analizadores de red para protección a largo plazo;
Utilice adaptadores de alta precisión al cambiar sondas de alta frecuencia para reducir el riesgo de daños.
Esto no sólo prolonga la vida útil del equipo sino que también reduce los costos de mantenimiento.

Aunque aparentemente es un conector pequeño, el adaptador coaxial de RF desempeña un papel crucial en los sistemas de RF. No solo garantiza la compatibilidad de la interfaz, sino que también garantiza la calidad de la señal, protege los puertos del dispositivo y mejora la eficiencia de las pruebas, lo que lo convierte en un componente fundamental indispensable para varios sistemas de RF.
